ADC0809仿真电路设计与C程序

ADC0809 protues电路仿真设计，有C语言源代码!

#include
#define uint unsigned int
#define uchar unsigned char


sbit RS = P2^0;
sbit RW = P2^1;
sbit E =  P2^2;

sbit ADDA = P2^5;
sbit ADDB = P2^6;
sbit ADDC = P2^7;

sbit start = P2^4;

sbit OE = P3^1;
sbit EOC = P3^2;

double LSB = 0.01961;

uchar table[]={	0x300x310x320x0330x340x350x360x370x0380x39
				0x410x420x430x440x450x46
			  };

uchar temp;


void check_busy（）
{
	uchar busy;
	E = 0;
	RS = 0;
	RW = 1;
	E = 1;
	busy = P0;
	E = 0;
	while（（busy>>7） == 0x01）
	{
		E= 1;
		busy = P0;
		E = 0;
	}
}
void delay（uint i）
{
	while（i--）;
}

void write_com（uchar com）
{
	check_busy（）;
	E = 0;
	RW = 0;
	RS = 0;

	P0 = com;
	E = 1;
	delay（20）;
	E = 0;
}

void write_data（uchar data_lcd）
{
	check_busy（）;
	E = 0;
	RW = 0;
	RS = 1;
	E = 1;
	P0 = data_lcd;
	E = 0;
}

void write_str（uchar addruchar *p）
{
	write_com（addr）;
	while（*p != 0x00）
	{
		write_data（*p）;
		p++;
	}
}
void init_lcd（void）
{
	write_com（0x38）;
	write_com（0x0c）;
	write_com（0x06）;
}

void display（）
{
	write_str（0x80“Ch0:“）;
	write_str（0xc0“Ch1:“）;
	write_str（0x94“Ch2:“）;
	write_str（0xd4“Ch3:“）;

}

uchar AD_0809（uchar addr）
{
	uchar temp ;
	addr = addr << 5;
	P2 &= 0x1f;
	P2 |= addr;
	OE = 0;
	start = 0;
	start = 1;
	start = 0;
	while（EOC）;
	OE = 1;
	temp = P1;
	OE = 0;
	return temp;
}
void show_num（uchar ch）
{
	double data_AD;
	switch（ch）
	{
		case 0x00:{write_com（0x85）;break;}
		case 0x01:{write_com（0xc5）;break;}
		case 0x02:{write_com（0x99）;break;}
		case 0x03:{write_com（0xd9）;break;}
		default : break;
	}
	data_AD = （double）（AD_0809（ch）* LSB*10）;
	write_data（table[（uint）data_AD/10]）;
   	write_data（table[（uint）data_AD%10]）;
	delay（1）;
	write_data（‘.‘）;
	data_AD = data_AD - （uint）data_AD;
	data_AD *= 10;
	write_data（table[（uint）data_AD]）;
	data_AD = data_AD - （uint）data_AD;
	data_AD *= 10;
	write_data（table[（uint）data_AD]）;
	data_AD = data_AD - （uint）data_AD;
	data_AD *= 10;
	write_data（table[（uint）data_AD]）;
	data_AD = data_AD - （uint）data_AD;
	data_AD *= 10;
	write_data（table[（uint）data_AD]）;
}


void main（）
{

	init_lcd（）;
	display（）;

    while（1）
    {
		 show_num（0x00）;
		 show_num（0x01）;
		 show_num（0x02）;
		 show_num（0x03）;

   	}

}

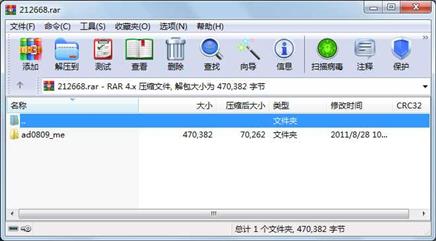

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件        177  2011-08-26 21:32  ad0809_me\AD0809.plg

     文件      55238  2011-08-27 19:39  ad0809_me\AD0809.uvopt

     文件      13253  2011-08-26 21:54  ad0809_me\AD0809.uvproj

     文件      55236  2011-08-27 15:02  ad0809_me\AD0809_uvopt.bak

     文件          0  2011-08-26 21:32  ad0809_me\AD0809_uvproj.bak

     文件     153169  2011-08-27 19:39  ad0809_me\ADDA.DSN

     文件        768  2011-08-28 10:20  ad0809_me\ADDA.PWI

     文件       2340  2011-08-27 19:19  ad0809_me\code\AD0809.c

     文件     143624  2011-08-27 15:02  ad0809_me\Last Loaded ADDA.DBK

     文件       9273  2011-08-27 19:19  ad0809_me\ouotput\AD0809

     文件       4743  2011-08-27 19:19  ad0809_me\ouotput\AD0809.hex

     文件         94  2011-08-27 19:19  ad0809_me\ouotput\AD0809.lnp

     文件       6479  2011-08-27 19:19  ad0809_me\ouotput\AD0809.lst

     文件      12416  2011-08-27 19:19  ad0809_me\ouotput\AD0809.m51

     文件       9555  2011-08-27 19:19  ad0809_me\ouotput\AD0809.obj

     文件       4017  2011-08-27 19:19  ad0809_me\ouotput\AD0809.plg

     目录          0  2011-08-27 19:47  ad0809_me\code

     目录          0  2011-08-27 19:47  ad0809_me\ouotput

     目录          0  2011-08-28 10:20  ad0809_me

----------- ---------  ---------- -----  ----

               470382                    19
