资源简介
C#提供3点变形图像功能，在实际运用中有很大局限，本例介绍4点变形背景透明图像的方式。
按照左上、右上、左下、右下四个坐标位置对背景透明图像进行变形处理，
本例按照立方体横向、纵向180度，对图像进行变形，并判断正反面显示不同图像，图像可以是任意的png图像，也可设置背景透明的异形图像来进行显示，2副一样大小就可以了。

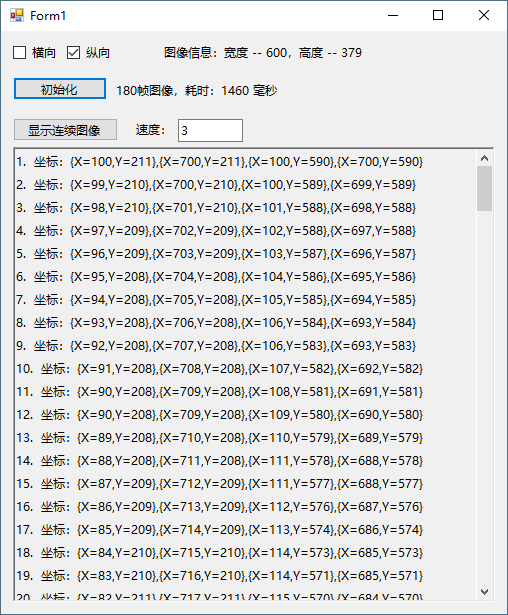

处理180帧图像，经测需1500毫秒左右。
/// <summary>
/// 在项目属性 “生成”中选择“优化代码”
/// </summary>
public partial class Form1 : Form
{
private Cube cube; //三维立方体
private Point[,] corners = new Point[180, 4]; //四点坐标
private FreeTransform[] filters = new FreeTransform[180]; //图像过滤
private PointF[] set = new PointF[180]; //图像坐标点
private Bitmap[] display = new Bitmap[180]; //变形后图像存放
Bitmap _firstBmp, _secondBmp; //原始图像，正面、反面
int _width, _height, _type=0, _speed = 3; //图像 宽度、高度、横向或纵向(0、1)、连续显示速度
int _transparent = 230; //图像透明度
private Point origin; //显示图像的坐标位置
Thread[] rtd = new Thread[180]; //变形处理图像线程
AlphaForm putForm = new AlphaForm(); //alpha通道的显示图像窗体
int _order = 0; //正、反面，能被2整除为正面
public Form1()
{
InitializeComponent();
_firstBmp = Image.FromFile("1.png") as Bitmap; //取得正面图像
_secondBmp = Image.FromFile("2.png") as Bitmap; //取得反面图像
label4.Text = "图像信息：宽度 -- " _firstBmp.Width "，高度 -- " _firstBmp.Height;
origin = new Point(400,400); //图像显示坐标
_width = _firstBmp.Width; //宽度
_height = _firstBmp.Height; //高度
button2.Enabled = false; //显示图像按钮不可用
putForm = new AlphaForm(); //alpha窗体
}
/// <summary>
/// 计算图像变形4点坐标，以及显示坐标位置
/// </summary>
public void initCub()
{
cube = new Cube(_width, _height, 1); //建立三维立方体，x为宽，y为高，z深度为1，即只显示正反2面
for (int i = 0; i < 180; i )
{
if (_type == 0) cube.RotateY = i; //横向
if (_type == 1) cube.RotateX = i; //纵向
cube.calcCube(origin); //计算坐标点
corners[i, 0] = cube.d; //左上
corners[i, 1] = cube.a; //右上
corners[i, 2] = cube.c; //左下
corners[i, 3] = cube.b; //右下
filters[i] = new FreeTransform(); //建立图像区域
//总共180帧图像，90帧正面图像，其余反面图像
if (i < 90) filters[i].Bitmap = _firstBmp; //如为正面，装入正面图像，
else filters[i].Bitmap = _secondBmp; //装入反面图像
if (_type == 0) //横向
{
rtd[i] = new Thread(get_imgHs); //建立线程
int t = 0;
//判断坐标位置是否切换到正反面，进行坐标转换
if ((corners[i, 0].X - corners[i, 1].X) <= 1) //正面
{
//4点坐标
if (corners[i, 0].Y < corners[i, 1].Y) t = corners[i, 0].Y;
else t = corners[i, 1].Y;
//显示坐标
set[i] = new PointF(corners[i, 0].X _width / 2, t _height / 2);
}
else //反面
{
//4点坐标
if (corners[i, 1].Y < corners[i, 0].Y) t = corners[i, 1].Y;
else t = corners[i, 0].Y;
//显示坐标
set[i] = new PointF(corners[i, 1].X _width / 2, t _height / 2);
}
}
else
if (_type == 1) //纵向
{
rtd[i] = new Thread(get_imgVs); //建立线程
int t = 0;
//判断坐标位置是否切换到正反面，进行坐标转换
if ((corners[i, 0].Y - corners[i, 2].Y) <= 1) //正面
{
//4点坐标
if (corners[i, 0].Y < corners[i, 2].Y) t = corners[i, 0].Y;
else t = corners[i, 2].Y;
//显示坐标
set[i] = new PointF(corners[i, 0].X _width / 2, t _height / 2);
}
else
{
//4点坐标
if (corners[i, 2].Y < corners[i, 0].Y) t = corners[i, 2].Y;
else t = corners[i, 0].Y;
//显示坐标
set[i] = new PointF(corners[i, 0].X _width / 2, t _height / 2);
}
}
//显示到编辑框中
richTextBox1.AppendText((i 1) ". 坐标：" cube.d "," cube.a "," cube.c "," cube.b "\r");
}
}
/// <summary>
/// 开始线程运算
/// </summary>
public void Initialize3dPut()
{
for (int i = 0; i < 180; i )
{
rtd[i].Start(i);
}
}
/// <summary>
/// 横向生成图像
/// </summary>
/// <param name="num"></param>
private void get_imgHs(object num)
{
updateImage_Hs((int)num);
}
/// <summary>
/// 纵向生成图像
/// </summary>
/// <param name="num"></param>
private void get_imgVs(object num)
{
updateImage_Vs((int)num);
}
/// <summary>
/// 生成横向图像
/// </summary>
/// <param name="num"></param>
private void updateImage_Hs(int num)
{
if ((corners[num, 0].X - corners[num, 1].X) <= 1) //正面
{
filters[num].VertexLeftTop = corners[num, 0]; //左上
filters[num].VertexTopRight = corners[num, 1]; //右上
filters[num].VertexBottomLeft = corners[num, 2]; //左下
filters[num].VertexRightBottom = corners[num, 3]; //右下
}
else//反面
{
filters[num].VertexLeftTop = corners[num, 1]; //左上
filters[num].VertexTopRight = corners[num, 0];//右上
filters[num].VertexBottomLeft = corners[num, 3];//左下
filters[num].VertexRightBottom = corners[num, 2];//右下
}
display[num] = filters[num].Bitmap; //装入图像
}
/// <summary>
/// 生成纵向图像
/// </summary>
/// <param name="num"></param>
private void updateImage_Vs(int num)
{
if ((corners[num, 0].Y - corners[num, 2].Y) <= 1) //正面
{
filters[num].VertexLeftTop = corners[num, 0];//左上
filters[num].VertexTopRight = corners[num, 1];//右上
filters[num].VertexBottomLeft = corners[num, 2];//左下
filters[num].VertexRightBottom = corners[num, 3];//右下
}
else //反面
{
filters[num].VertexLeftTop = corners[num, 2];//左上
filters[num].VertexTopRight = corners[num, 3];//右上
filters[num].VertexBottomLeft = corners[num, 0];//左下
filters[num].VertexRightBottom = corners[num, 1];//右下
}
display[num] = filters[num].Bitmap; //装入图像
}
/// <summary>
/// 选择横向、纵向选项，checkBox1、checkBox2的click事件都为此项
/// </summary>
private void checkBox1_Click(object sender, EventArgs e)
{
richTextBox1.Clear(); //清空编辑框
button2.Enabled = false; //显示图像按钮不可用
CheckBox ck = (CheckBox)sender;
//2个都设置为未选择
checkBox1.Checked = false;
checkBox2.Checked = false;
//当前点击的置为选中
ck.Checked = true;
//取得横向或纵向值
_type = int.Parse(ck.Tag.ToString());
}
/// <summary>
/// 初始化按钮，开始运算图像变形以及坐标
/// </summary>
private void button1_Click(object sender, System.EventArgs e)
{
label1.Text = "计算耗时...";
Application.DoEvents();
initCub(); //计算图像变形4点坐标，以及显示坐标位置
Stopwatch st = new Stopwatch(); //取得运行时间
st.Start(); //开始计时
Initialize3dPut();
st.Stop(); //计时结束
label1.Text = "180帧图像，耗时：" st.ElapsedMilliseconds.ToString() " 毫秒";
button2.Enabled = true; //可以使用显示图像按钮
}
/// <summary>
/// 强制线程sleep时间
/// </summary>
[DllImport("winmm.dll", EntryPoint = "timeBeginPeriod")]
public static extern uint _BeginPeriod(uint uMilliseconds);
[DllImport("winmm.dll", EntryPoint = "timeEndPeriod")]
public static extern uint _EndPeriod(uint uMilliseconds);
//图像数据交换
Bitmap[] _temp = new Bitmap[180];
/// <summary>
/// 连续显示4点变形后图像
/// </summary>
private void button2_Click(object sender, EventArgs e)
{
//确定显示速度
try
{
_speed = int.Parse(textBox1.Text);
}
catch { _speed = 3; textBox1.Text = "3"; }
//判断正面、反面
if (_order % 2 == 0)
{
for (int i = 0; i < 180; i )
{
_temp[i] = display[i];
}
}
else //反面
{
for (int i = 179; i >= 0; i--)
{
_temp[179 - i] = display[i];
}
}
//显示图像窗体
putForm.Location = Point.Round(set[0]); //图像窗体位置
//窗体图像
if (_order % 2 == 0) putForm.SetBitmap(_firstBmp, (byte)_transparent);
else putForm.SetBitmap(_secondBmp, (byte)_transparent);
putForm.Show(); //显示窗体
_BeginPeriod((uint)_speed); //强制制定sleep时间开始
for (int i = 0; i < 180; i )
{
putForm.Location = Point.Ceiling(set[i]); //转换PoinF 为 Point
putForm.SetBitmap(_temp[i], (byte)_transparent); //设置图像
Thread.Sleep(_speed); //时间间隔
}
_EndPeriod((uint)_speed);//强制制定sleep时间结束
//显示最后一帧图像
putForm.Location = Point.Round(set[0]);
if (_order % 2 == 0) putForm.SetBitmap(_secondBmp,(byte) _transparent);
else putForm.SetBitmap(_firstBmp, (byte)_transparent);
//显示图像的次数
_order = 1;
}
}
代码片段和文件信息
using System;
using System.Drawing;
using System.Windows.Forms;
using System.Runtime.InteropServices;
class Alpha_Win32
{
public enum Bool
{
False = 0
True
};
[StructLayout（LayoutKind.Sequential）]
public struct Point
{
public Int32 x;
public Int32 y;
public Point（Int32 x Int32 y） { this.x = x; this.y = y; }
}
[StructLayout（LayoutKind.Sequential）]
public struct Size
{
public Int32 cx;
public Int32 cy;
public Size（Int32 cx Int32 cy） { this.cx = cx; this.cy = cy; }
}
[StructLayout（LayoutKind.Sequential Pack = 1）]
struct ARGB
{
public byte Blue;
public byte Green;
public byte Red;
public byte Alpha属性 大小 日期 时间 名称
----------- --------- ---------- ----- ----
文件 5823 2018-01-06 10:59 四点变形图像\test1\test1\3D_effect\Cube.cs
文件 6413 2018-01-06 10:59 四点变形图像\test1\test1\3D_effect\FreeTransform.cs
文件 4761 2018-01-06 10:59 四点变形图像\test1\test1\3D_effect\ImageData.cs
文件 3893 2018-01-06 10:59 四点变形图像\test1\test1\3D_effect\Math3D.cs
文件 2926 2018-01-06 10:59 四点变形图像\test1\test1\3D_effect\Vector.cs
文件 4602 2018-01-21 19:42 四点变形图像\test1\test1\AlphaForm.cs
文件 189 2018-01-21 16:42 四点变形图像\test1\test1\App.config
文件 623059 2018-01-21 19:56 四点变形图像\test1\test1\bin\Debug\1.png
文件 616056 2018-01-21 19:58 四点变形图像\test1\test1\bin\Debug\2.png
文件 27136 2018-01-21 23:36 四点变形图像\test1\test1\bin\Debug\test1.exe
文件 189 2018-01-21 16:42 四点变形图像\test1\test1\bin\Debug\test1.exe.config
文件 67072 2018-01-21 23:36 四点变形图像\test1\test1\bin\Debug\test1.pdb
文件 11723 2018-01-21 23:36 四点变形图像\test1\test1\Form1.cs
文件 8509 2018-01-21 21:59 四点变形图像\test1\test1\Form1.Designer.cs
文件 5817 2018-01-21 21:59 四点变形图像\test1\test1\Form1.resx
文件 517 2018-01-21 16:42 四点变形图像\test1\test1\Program.cs
文件 1308 2018-01-21 16:42 四点变形图像\test1\test1\Properties\AssemblyInfo.cs
文件 2823 2018-01-21 16:42 四点变形图像\test1\test1\Properties\Resources.Designer.cs
文件 5612 2018-01-21 16:42 四点变形图像\test1\test1\Properties\Resources.resx
文件 1092 2018-01-21 16:42 四点变形图像\test1\test1\Properties\Settings.Designer.cs
文件 249 2018-01-21 16:42 四点变形图像\test1\test1\Properties\Settings.settings
文件 3927 2018-01-21 23:34 四点变形图像\test1\test1\test1.csproj
文件 1114 2018-01-21 16:42 四点变形图像\test1\test1.sln
目录 0 2018-01-21 23:36 四点变形图像\test1\test1\bin\Debug
目录 0 2018-01-21 23:33 四点变形图像\test1\test1\bin\Release
目录 0 2018-01-21 23:37 四点变形图像\test1\test1\obj\Debug
目录 0 2018-01-20 20:52 四点变形图像\test1\test1\3D_effect
目录 0 2018-01-21 23:33 四点变形图像\test1\test1\bin
目录 0 2018-01-21 16:42 四点变形图像\test1\test1\obj
目录 0 2018-01-21 16:42 四点变形图像\test1\test1\Properties
............此处省略6个文件信息
