C# 报表组件设计方法

本例说明一种报表组件的实现方法。
原理：将各个表格元素，以图像的方式设置、添加到纸张画布上，生成图像，打印图像。
功能：
1、支持SQL Serrver、Access数据库，如需其他数据库，也可很方便的添加到代码中，自动获取数据表，在元素中可选择添加字段到报表中；

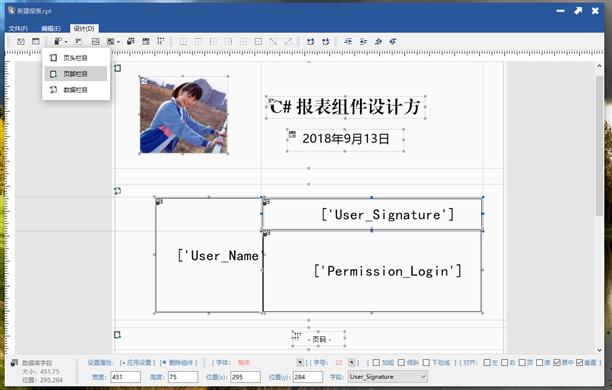

2、报表元素可自由拖放、设置大小、内容、字体、字体样式等（元素非PictureBox组件）；
3、支持全程的“撤销”、“重做”；
4、可保存、读取报表文件；
5、预览、打印没加上去，原理就是根据元素生成一幅或多幅图像，再输出到打印机，自行修改添加。

这里说明一下，这只是个规划草稿，只是描述了一种报表组件的设计方式，所以代码写的较为繁琐、冗余，代码无委托线程等，所以比较容易看明白。

    /// <summary>
    /// 剪切复制粘贴组件操作
    /// </summary>
    public class OperationObject
    {
        public bool isData { get; set; } // 是否有剪切复制粘贴数据
        public Rectangle Region { get; set; } // 大小范围
        public bool IsDragging { get; set; } // 能否拖动
        public Point DraggingPoint { get; set; } // 组件拖动位置
        public Bitmap Setimage { get; set; } // 组件图像
        public int SetType { get; set; } // 组件类型
        public bool isContent { get; set; } // 组件内是否有内容
        public int Field_BandType { get; set; } // 栏目类型
        public Bitmap Field_Img { get; set; } // 图像组件的图像
        public string Field_Text { get; set; } // 文字
        public string Field_TextFont { get; set; } // 字体
        public int Field_TextFontSize { get; set; } // 字体大小
        public FontStyle Field_TextFontStyle { get; set; } // 文字样式
        public string Field_Align { get; set; } // 对齐方式
        public int Field_ImgZoom { get; set; } // 图像缩放
        public bool[] Field_BoxLine { get; set; } // 边框和斜线
        public int Field_Shape { get; set; } // 形状的类型
    }
    public static OperationObject operationObject;

    /// <summary>
    /// 组件操作记录
    /// </summary>
    public class RecordObject
    {
        public int Num; // 序号
        public Rectangle Region; // 大小范围
        public bool IsDragging; // 能否拖动
        public Point DraggingPoint; // 组件拖动位置
        public Bitmap Setimage; // 组件图像
        public int SetType; // 组件类型
        public bool isContent; // 组件内是否有内容
        public int Field_BandType; // 栏目类型
        public Bitmap Field_Img; // 图像组件的图像
        public string Field_Text; // 文字
        public string Field_TextFont; // 字体
        public int Field_TextFontSize; // 字体大小
        public FontStyle Field_TextFontStyle; // 文字样式
        public string Field_Align; // 对齐方式
        public int Field_ImgZoom; // 图像缩放
        public bool[] Field_BoxLine; // 边框和斜线
        public int Field_Shape; // 形状的类型

        public RecordObject(
            int _Num,Rectangle _Region,  bool _IsDragging,  Point _DraggingPoint, Bitmap _Setimage, int _SetType, bool _isContent,
            int f_BandType, Bitmap f_Img, string f_Text, string f_TextFont, int f_TextFontSize, FontStyle f_TextFontStyle, string f_Align,
            int f_ImgZoom, bool[] f_BoxLine, int f_Shape)
        {
            Num = _Num;
            Region = _Region;
            IsDragging = _IsDragging;
            DraggingPoint = _DraggingPoint;
            Setimage = _Setimage;
            SetType = _SetType;
            isContent = _isContent;
            Field_BandType = f_BandType;
            Field_Img = f_Img;
            Field_Text = f_Text;
            Field_TextFont = f_TextFont;
            Field_TextFontSize = f_TextFontSize;
            Field_TextFontStyle = f_TextFontStyle;
            Field_Align = f_Align;
            Field_ImgZoom = f_ImgZoom;
            Field_BoxLine = f_BoxLine;
            Field_Shape = f_Shape;
        }
    }
    public static List<List<RecordObject>> recordObject;

    /// <summary>
    /// 组件移动
    /// </summary>

    public abstract class ADraggableGDIObject
    {
        public abstract Rectangle Region { get; set; } // 大小范围
        public abstract bool IsDragging { get; set; } // 能否拖动
        public abstract Point DraggingPoint { get; set; } // 组件拖动位置
        public abstract Bitmap Setimage { get; set; } // 组件图像
        public abstract int SetType { get; set; } // 组件类型
        public abstract void OnPaint(PaintEventArgs e); // 重绘
        public abstract bool isContent { get; set; } // 组件内是否有内容
        public abstract int Field_BandType { get; set; } // 栏目类型
        public abstract Bitmap Field_Img { get; set; } // 图像组件的图像
        public abstract string Field_Text { get; set; } // 文字
        public abstract string Field_TextFont { get; set; } // 字体
        public abstract int Field_TextFontSize { get; set; } // 字体大小
        public abstract FontStyle Field_TextFontStyle { get; set; } // 文字样式
        public abstract string Field_Align { get; set; } // 对齐方式
        public abstract int Field_ImgZoom { get; set; } // 图像缩放
        public abstract bool[] Field_BoxLine { get; set; } // 边框和斜线
        public abstract int Field_Shape { get; set; } // 形状的类型
    }

    /// <summary>
    /// 组件移动对象定义
    /// </summary>
    public class Draggable : ADraggableGDIObject
    {
        private bool m_IsDragging; // 能否拖动
        private Point m_DraggingPoint; // 组件拖动位置
        private Rectangle m_Region; // 大小范围
        private Bitmap m_image; // 组件图像
        private int m_controlType; // 组件类型
        private bool m_isContent; // 组件内是否有内容
        private int f_BandType; // 栏目类型
        private Bitmap f_Img; // 图像组件的图像
        private string f_Text; // 文字
        private string f_TextFont; // 字体
        private int f_TextFontSize; // 字体大小
        private FontStyle f_TextFontStyle; // 文字样式
        private string f_Align; // 对齐方式
        private int f_ImgZoom; // 图像缩放
        private bool[] f_BoxLine = new bool[8] { false, false, false, false, false, false, false, false };  // 边框和斜线
        private int f_Shape; // 形状的类型

        public Draggable(int startx, int starty, int _settype)
        {
            m_Region = new Rectangle(startx, starty, 51, 51);
            m_controlType = _settype;
            m_isContent = false;
        }
        public override int SetType
        {
            get { return m_controlType; }
            set { m_controlType = value; }
        }
        public override Rectangle Region
        {
            get { return m_Region; }
            set { m_Region = value; }
        }
        public override Bitmap Setimage
        {
            get { return m_image; }
            set { m_image = value; }
        }
        public override void OnPaint(PaintEventArgs e)
        {
            e.Graphics.DrawImage(m_image, m_Region);
        }
        public override bool IsDragging
        {
            get { return m_IsDragging; }
            set { m_IsDragging = value; }
        }
        public override Point DraggingPoint
        {
            get { return m_DraggingPoint; }
            set { m_DraggingPoint = value; }
        }
        public override bool isContent
        {
            get { return m_isContent; }
            set { m_isContent = value; }
        }
        public override int Field_BandType
        {
            get { return f_BandType; }
            set { f_BandType = value; }
        }
        public override Bitmap Field_Img
        {
            get { return f_Img; }
            set { f_Img = value; }
        }
        public override string Field_Text
        {
            get { return f_Text; }
            set { f_Text = value; }
        }
        public override string Field_TextFont
        {
            get { return f_TextFont; }
            set { f_TextFont = value; }
        }
        public override int Field_TextFontSize
        {
            get { return f_TextFontSize; }
            set { f_TextFontSize = value; }
        }
        public override FontStyle Field_TextFontStyle
        {
            get { return f_TextFontStyle; }
            set { f_TextFontStyle = value; }
        }
        public override string Field_Align
        {
            get { return f_Align; }
            set { f_Align = value; }
        }
        public override int Field_ImgZoom
        {
            get { return f_ImgZoom; }
            set { f_ImgZoom = value; }
        }
        public override bool[] Field_BoxLine
        {
            get { return f_BoxLine; }
            set { f_BoxLine = value; }
        }
        public override int Field_Shape
        {
            get { return f_Shape; }
            set { f_Shape = value; }
        }
    }
    public static List<ADraggableGDIObject> m_DraggableGDIObjects;

    /// <summary>
    /// 序列化保存读取组件
    /// </summary>
    [Serializable]
    public class SerializerObject
    {
        public string Data_Type; // 数据库类型
        public string Data_DataName; //数据库名
        public string Data_Table; // 数据表
        public string Data_UserName; //用户名
        public string Data_Password; // 密码
        public string Data_ConnectionIP;  // 地址

        public string Page_TypeFace;
        public int Page_Direction;
        public int[] Page_Margin;
        public int controlNum;
        public Rectangle Region; // 大小范围
        public bool IsDragging; // 能否拖动
        public Point DraggingPoint; // 组件拖动位置
        public Bitmap Setimage; // 组件图像
        public int SetType; // 组件类型
        public bool isContent; // 组件内是否有内容
        public int Field_BandType; // 栏目类型
        public Bitmap Field_Img; // 图像组件的图像
        public string Field_Text; // 文字
        public string Field_TextFont; // 字体
        public int Field_TextFontSize; // 字体大小
        public FontStyle Field_TextFontStyle; // 文字样式
        public string Field_Align; // 对齐方式
        public int Field_ImgZoom; // 图像缩放
        public bool[] Field_BoxLine; // 边框和斜线
        public int Field_Shape; // 形状的类型
        public bool[] Band_Flag; // 栏目只出现一次

        public SerializerObject(
            string _DataType,  string _DataName,string _DataTable, string _DataUserName, string _DataPassword, string _DataConnectionIP,
            string _TypeFace, int _Direction, int[] _Margin,
            int _Num, Rectangle _Region, bool _IsDragging, Point _DraggingPoint, Bitmap _Setimage, int _SetType, bool _isContent,
            int f_BandType, Bitmap f_Img, string f_Text, string f_TextFont, int f_TextFontSize, FontStyle f_TextFontStyle, string f_Align,
            int f_ImgZoom, bool[] f_BoxLine, int f_Shape, bool[] _BandFlag)
        {
            Data_Type = _DataType;
            Data_DataName = _DataName;
            Data_Table = _DataTable;
            Data_UserName = _DataUserName;
            Data_Password = _DataPassword;
            Data_ConnectionIP = _DataConnectionIP;
            Page_TypeFace = _TypeFace;
            Page_Direction = _Direction;
            Page_Margin = _Margin;
            controlNum = _Num;
            Region = _Region;
            IsDragging = _IsDragging;
            DraggingPoint = _DraggingPoint;
            Setimage = _Setimage;
            SetType = _SetType;
            isContent = _isContent;
            Field_BandType = f_BandType;
            Field_Img = f_Img;
            Field_Text = f_Text;
            Field_TextFont = f_TextFont;
            Field_TextFontSize = f_TextFontSize;
            Field_TextFontStyle = f_TextFontStyle;
            Field_Align = f_Align;
            Field_ImgZoom = f_ImgZoom;
            Field_BoxLine = f_BoxLine;
            Field_Shape = f_Shape;
            Band_Flag = _BandFlag;
        }
    }
    public static List<SerializerObject> serializerObject = new List<SerializerObject>();

    /////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
    /////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////
    public static bool Change_Flag = false; // 是否改变了组件
    /*窗体定义*/
    public static Point screen_Location; // 窗体位置
    public static Size screen_Size; //窗体大小
    public static bool setFont_Flag = false; // 选择字体窗口打开标志
    public static bool setFontSize_Flag = false; // 选择字体大小窗口打开标志
    public static bool setDate_Flag = false; // 选择日期窗口打开标志
    public static bool setPageCode_Flag = false; // 选择页码窗口打开标志
    /*数据库*/
    public static string Data_Type = ""; // 数据库类型
    public static string Data_DataName = ""; // 数据库名
    public static string Data_Table = ""; // 数据表
    public static string Data_UserName = ""; //用户名
    public static string Data_Password = ""; // 密码
    public static string Data_ConnectionIP = "";  // 地址

    /*组件区域位置*/
    public static PointF[] CursorArea = new PointF[8]; // 鼠标区域
    public static Font LabelFont = new Font("微软雅黑", 9, FontStyle.Regular); // label 字体设置
    public static bool ShowLine = true; // 是否显示组件标线
    /*设计页面*/
    public static string Page_TypeFace = "A4"; // 纸张类型
    public static int Page_Direction = 0; // 纸张方向
    public static Size[] Page_Area = new Size[2] { new Size(789,1136), new Size(1136,789) }; // 横向、纵向纸张大小
    public static int[] Page_Margin = new int[4] { 0,0,0,0 }; // 纸张边距
    public static PanelEx pageDesing; // 设计框
    public static PanelEx pageContainer; // 页面容器
    public static PanelEx A4_PageType; // 页面
    public static bool controlPlace = false; // 能否放置组件
    public static int controlType = -1; // 组件类型
    public static int control_Num = -1; // 组件序号
    public static int oper_Record = -1; // 操作动作序号
    /*底部状态信息栏*/
    public static PanelEx statePanel;
    public static PanelEx[] control_Input = new PanelEx[8];
    /*选择形状、栏目标志*/
    public static int Select_Shape = 0;
    public static int Select_Band = 0;
    public static bool[] Band_Flag = new bool[3] { false,false,false}; // 栏目只出现一次

using System;
using System.Drawing;
using System.Drawing.Drawing2D;
using System.Windows.Forms;
using static DefineList;

public class ControlObj
{
    private static Bitmap blockBox_Select = （Bitmap）Image.FromFile（“images/r1.png“）;
    private static Bitmap blockDot_Select = （Bitmap）Image.FromFile（“images/r2.png“）;
    private static Bitmap blockBox = （Bitmap）Image.FromFile（“images/r1s.png“）;
    private static Bitmap blockDot = （Bitmap）Image.FromFile（“images/r2s.png“）;
    private static int set_midX; // 绘制线段中间图像位置
    private static int set_midY;// 绘制线段中间图像位置

    private static UiDrawTextMethod DrawText = new UiDrawTextMethod（）;

    public static Bitmap LinBox（int width int height int selectType int _controlType int _controlNum）
    {
        Bitmap _bmp = new B

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件         88  2018-07-27 12:22  ds1\.vs\ds1\DesignTimeBuild\.dtbcache

    ..A..H.     96768  2018-09-13 09:27  ds1\.vs\ds1\v15\.suo

     文件          0  2018-09-09 08:45  ds1\.vs\ds1\v15\Server\sqlite3\db.lock

     文件     913408  2018-09-13 08:33  ds1\.vs\ds1\v15\Server\sqlite3\storage.ide

     文件      32768  2018-09-13 08:26  ds1\.vs\ds1\v15\Server\sqlite3\storage.ide-shm

     文件    4190072  2018-09-13 09:27  ds1\.vs\ds1\v15\Server\sqlite3\storage.ide-wal

     文件        189  2018-07-24 09:24  ds1\App.config

     文件        119  2018-07-24 11:04  ds1\bin\Debug\back.png

     文件     145920  2018-09-13 08:59  ds1\bin\Debug\ds1.exe

     文件        189  2018-07-24 09:24  ds1\bin\Debug\ds1.exe.config

     文件     239104  2018-09-13 08:59  ds1\bin\Debug\ds1.pdb

     文件      18422  2018-08-06 14:27  ds1\bin\Debug\images\band.png

     文件      28066  2018-08-06 14:27  ds1\bin\Debug\images\band.psd

     文件      18803  2018-09-02 20:01  ds1\bin\Debug\images\band_cur.png

     文件      15152  2018-09-02 19:51  ds1\bin\Debug\images\band_pb.png

     文件      15263  2018-09-02 19:53  ds1\bin\Debug\images\band_pd.png

     文件      15148  2018-09-02 19:51  ds1\bin\Debug\images\band_pt.png

     文件      15451  2018-09-04 11:36  ds1\bin\Debug\images\botmost.png

     文件      15536  2018-09-06 10:14  ds1\bin\Debug\images\cancel.png

     文件        145  2018-07-16 13:03  ds1\bin\Debug\images\cDot.png

     文件        120  2018-07-16 12:55  ds1\bin\Debug\images\cLine.png

     文件      15164  2018-09-06 09:38  ds1\bin\Debug\images\copy.png

     文件      15735  2018-09-06 09:37  ds1\bin\Debug\images\cut.png

     文件      15496  2018-09-06 08:45  ds1\bin\Debug\images\datalink.png

     文件      15229  2018-09-04 11:22  ds1\bin\Debug\images\datetime.png

     文件      16006  2018-09-06 09:41  ds1\bin\Debug\images\del.png

     文件      15558  2018-09-06 10:17  ds1\bin\Debug\images\delall.png

     文件      15093  2018-09-06 08:48  ds1\bin\Debug\images\exit.png

     文件      15290  2018-08-06 14:55  ds1\bin\Debug\images\field.png

     文件      16059  2018-08-23 11:09  ds1\bin\Debug\images\font.png

............此处省略128个文件信息
