直线阵和圆阵数字波束形成MatlAB程序

直线阵和圆阵数字波束形成MatlAB程序

clear all;
close all;
%程序用于均匀圆阵天线的数字波束形成
%设定参数：波长（lambda），主瓣方向（theta0），
%圆阵直径（d），天线数目（N）
%圆心到1号天线的射线为0度参照方向，顺时针递增
%以圆心为相位基准点
lambda=10;   %波长，（m）
d=lambda*2;    %天线间距，（m）
theta0=pi;   %主瓣方向，（rad）
N=16;    %天线数目
k=2*pi/lambda;  %波数，（/m）
r=d/2;  %半径
alpha=2*pi/N;   %两相邻天线到圆心的夹角
theta=（0:pi/180:2*pi）‘; %间隔为1度
L=length（theta）;
echo=zeros（LN）;    %回波
for n=1:N
    echo（:n）=exp（1i*k*r*cos（theta-（n-1）*alpha））;
end
n=（1:N）‘;
weigh=exp（-1i*k*r*cos（theta0-（n-1）*alpha））;    %加权值
BF=echo*weigh;  %波束形成
plot（thetaabs（BF）/N）;
xlabel（‘Direction of arrivalrad‘）;
ylabel（‘Normalized amplitude‘）;
xlim（[02*pi]）;
ylim（[01]）;

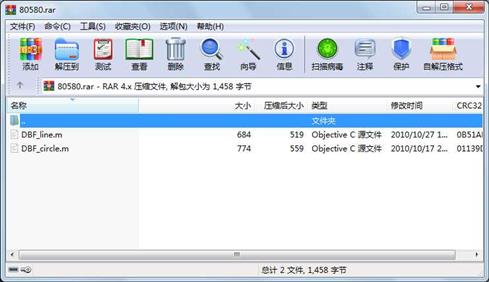

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件        684  2010-10-27 15:09  DBF_line.m

     文件        774  2010-10-17 20:15  DBF_circle.m

----------- ---------  ---------- -----  ----

                 1458                    2
