APFFT全相位MATLAB编程

MATLAB 程序编写的全相位APFFT程序，对实现数据预处理有很好的参考和帮助作用

clc;clear;
N=128;
n=-N+1:N-1;
%fs=4e9;%采样频率，根据采样定理，大于2f
s=2*cos（10.0*2*n*pi/N+pi/18）+2*cos（20.1*2*n*pi/N+pi/6）+2*cos（30.2*2*n*pi/N+pi*5/18）+2*cos（40.3*2*n*pi/N+7*pi/18）+2*cos（50.4*2*n*pi/N+pi/2）;%丢掉的1e9会在后面补充回来
%抽样信号定义块

y1=s（N:2*N-1）;%N长的数据送入FFT处理
y2=s（1:2*N-1）;%2N-1长的数据送入APFFT处理
win=hanning（N）‘%汉宁窗后面的一瞥为转换为列向量
win1=win/sum（win）;%汉宁窗归一化
winn=conv（winwin）;%汉宁窗的卷积
win2=winn/sum（winn）;%汉宁窗卷积的归一化
%窗的定义块

y11_fft=fft（y1.*winN）;
a_fft=abs（y11_fft）;%FFT幅频
p_fft= angle（y11_fft）*180/pi ;%FFT相频
%FFT的相频和幅频表达
%figure（5）;
%stem（0:N-1abs（fft（y1N））‘.r‘）;%看看FFT不加窗的情况

y22=y2.*win2;
y222=[0y22（1:N-1）]+y22（N:end）;%长度为N，送入FFT处理，出来为APFFT
y222_fft=fft（y222N）;
a_apfft=abs（y222_fft）;%APFFT幅频
p_apfft=mod（phase（y222_fft）*180/pi360）;%APFFT相频
%APFFT的相频和幅频表达
%y222t=y2（N:end）+[0y2（1:N-1）];
%figure（6）;
%stem（0:N-1abs（fft（y222tN））‘.r‘）;%看看APFFT不加窗的情况


%绘图程序块
t1=0:N-1;
t2=t1;%*fs/N;%横轴的定义

figure（1）;
%a_fft1=a_fft/sum（a_fft）;%将幅度归一化，使得不同N的幅频有可比性
stem（t2a_fft‘.k‘）;%FFT的幅频曲线
grid on;
title（‘FFT幅频曲线‘）;
ylabel（‘幅值‘）;
xlabel（‘频率（HZ）‘）;
xlim（[060]）;
ylim（[01.2]）;
%axis（[1.2e91.8e900.5]）;
figure（2）;
stem（t2p_fft‘.k‘）;%FFT的相频曲线
xlim（[060]）;
%ylim（[-200200]）;
grid on;
title（‘FFT相频曲线‘）;
ylabel（‘度（°）‘）;
xlabel（‘频率（HZ）‘）;

figure（3）;
%a_apfft1=a_apfft/（sum（a_apfft）^2）;
stem（t2a_apfft‘.k‘）;%APFFT的幅频曲线
grid on;
title（‘apFFT幅频曲线‘）;
ylabel（‘幅值‘）;
xlabel（‘频率（HZ）‘）;
xlim（[060]）;
ylim（[01.2]）;
figure（4）;
stem（t2p_apfft‘.k‘）;%APFFT的幅频曲线
xlim（[060]）;
ylim（[0100]）;
grid on;
title（‘apFFT相频曲线‘）;
ylabel（‘度（°）‘）;
xlabel（‘频率（HZ）‘）;


%数字处理程序块
[ab]=max（a_fft）;
a_fft（b）=0;
[cd]=max（a_fft）;
a_fft（d）=0;
e=max（a_fft）;
display（‘FFT旁瓣主瓣比‘）;
FFT_sidelobe=e/a%FFT的旁边与主瓣比值

[hi]=max（a_apfft）;
a_apfft（i）=0;
[jk]=max（a_apfft）;
a_apfft（k）=0;
l=max（a_apfft）;
display（‘apFFT旁瓣主瓣比‘）;
APFFT_sielobe=l/h

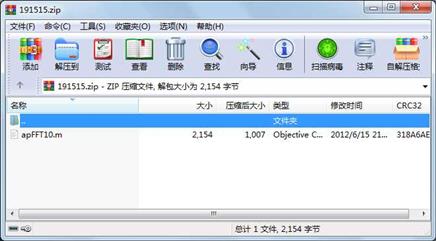

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件        2154  2012-06-15 21:26  apFFT10.m
