基于Zernike矩的亚像素边缘检测

Matlab实现基于Zerniek矩的亚像素边缘检测

function M=Caculatemask（zN）
%计算Zerniek模板
%M:模板
%z:径向多项式
%N:模板大小
%例
% syms x y;
% M00=caculatemask（x7）;
% M11=caculatemask（x-y*i7）;
% M20=caculatemask（2*x^2+2*y^2-17）;
syms x y
M=zeros（NN）;
[XY]=meshgrid（1:N1:N）;
xx=（2.*X-N-1）/N;
yy=（N+1-2.*Y）/N;
inc=1/N;
%中间
for row=2:N-1
    for col=2:N-1
        x1=xx（rowcol）-inc;
        x2=xx（rowcol）+inc;
        y1=yy（rowcol）-inc;
        y2=yy（rowcol）+inc;
        M（rowcol）=vpa（int（int（zyy1y2）xx1x2）4）;
    end
end
%上5
for col=2:N-1
    x1=xx（1col）-inc;
    x2=xx（1col）+inc;
    y1=yy（1col）-inc;
    y2=sqrt（1-x^2）;
    M（1col）=vpa（int（int（zyy1y2）xx1x2）4）;
end
%下5
for col=2:N-1
    x1=xx（Ncol）-inc;
    x2=xx（Ncol）+inc;
    y1=-sqrt（1-x^2）;
    y2=yy（Ncol）+inc;
    M（Ncol）=vpa（int（int（zyy1y2）xx1x2）4）;
end
%左5
for row=2:N-1
    x1=-sqrt（1-y^2）;
    x2=xx（row1）+inc;
    y1=yy（row1）-inc;
    y2=yy（row1）+inc;
    M（row1）=vpa（int（int（zxx1x2）yy1y2）4）;
end
%右5
for row=2:N-1
    x1=xx（rowN）-inc;
    x2=sqrt（1-y^2）;
    y1=yy（rowN）-inc;
    y2=yy（rowN）+inc;
    M（rowN）=vpa（int（int（zxx1x2）yy1y2）4）;
end

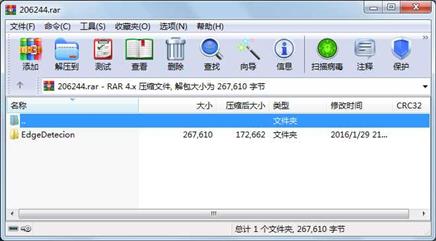

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       1187  2016-01-29 12:59  EdgeDetecion\Caculatemask.m

     文件       2327  2016-01-29 16:44  EdgeDetecion\Edgedectect.m

     文件     263224  2016-01-26 10:13  EdgeDetecion\Lena.bmp

     文件        272  2016-01-29 13:07  EdgeDetecion\Radialpoly.m

     文件        141  2016-01-29 21:37  EdgeDetecion\test.m

     文件        459  2016-01-29 13:07  EdgeDetecion\Zernikmoment.m

     目录          0  2016-01-29 21:40  EdgeDetecion

----------- ---------  ---------- -----  ----

               267610                    7
