simulink中的SVPWM仿真模型文件及m代码

simulink中的SVPWM仿真模型文件及m代码，含有两个simulink模型及m文件，使用时注意存放路径，matlab版本应该无影响，具体使用说明及详解可见本人博文。

%计时器比较法输出SVPWM
%输入变量：5个
%1.电压矢量幅值
%2.电压矢量相位
%3.电压矢量作用时间
%4.直流电压Ud
%5.三角载波（三角载波幅值等于Ud）

function y = SVPWM_TimeCounterCompare（u）

Ve = u（1）;
Ph = u（2）;
te = u（3）;
Udc = u（4）;
du = pi/3;
%定义每个矢量开关信号
u0 = [0 0 0];
u1 = [1 0 0];
u2 = [1 1 0];
u3 = [0 1 0];
u4 = [0 1 1];
u5 = [0 0 1];
u6 = [1 0 1];
u7 = [1 1 1];
%判断矢量位于哪个扇区，从而选择对应的ua、ub、Phe（为计算ta、tb、t0）
if Ph>0 && Ph<=du
    Phe = Ph;
    h = 1;
    ua = u1;
    ub = u2;
elseif Ph>du && Ph<=2*du
    Phe=2*du-Ph;
    h = 2;
    ua = u3;
    ub = u2;
elseif Ph>2*du && Ph<=3*du
    Phe = Ph-2*du;
    h = 3;
    ua = u3;
    ub = u4;
elseif Ph>-3*du && Ph<=-2*du
    Phe = -Ph-2*du;
    h = 4;
    ua = u5;
    ub = u4;
elseif Ph>-2*du && Ph<=-du
    Phe = Ph+2*du;
    h = 5;
    ua = u5;
    ub = u6;
else
    Phe = -Ph;
    h = 6;
    ua = u1;
    ub = u6;
end
%计算ta，tb，t0（ms）
A = Udc;
ta = 1.5*（cos（Phe）-1/sqrt（3）*sin（Phe））*Ve*te/A;
tb = sqrt（3）*Ve*sin（Phe）*te/A;
t0 = te-ta-tb;
if t0<0
    ta = ta/（ta/tb）*te;
    tb = te-ta;
end
%时间折算成电压值
usw1 = Udc*t0/te/2;
usw2 = Udc*ta/te+usw1;
usw3 = Udc*tb/te+usw2;
%判断并输出
if u（5）>=0 && u（5）    y = u0;
elseif u（5）>=usw1 && u（5）    y = ua;
elseif u（5）>=usw2 && u（5）    y = ub;
else y = u7;
end

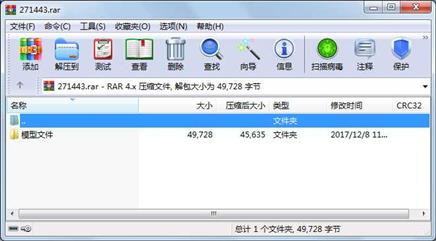

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件      23208  2017-12-04 20:00  模型文件\SVPWM2Inverter_TimerCompare.slx

     文件       1389  2017-12-08 08:42  模型文件\SVPWM_TimeCounterCompare.m

     文件      22377  2017-12-07 19:36  模型文件\SVPWM_TimerCompare.slx

     文件        760  2017-12-07 19:36  模型文件\SVPW_TimeCounterCompare003.m

     文件       1994  2017-12-08 08:28  模型文件\SVPW_TimeCounterCompare004.m

     目录          0  2017-12-08 11:33  模型文件

----------- ---------  ---------- -----  ----

                49728                    6
