matlab开发-2断层构造演示

matlab开发-2断层构造演示。二维层析重建的matlab演示

function [imgH] = backproj（varargin）
%BACKPROJ Compute inverse Radon transform.
%   I = BACKPROJ（RTHETA） reconstructs the image I from projection
%   data in the 2-D array R.  The columns of R are parallel beam
%   projection data.  IRADON assumes that the center of rotation
%   is the center point of the projections which is defined as
%   ceil（size（R1）/2）.
%
%   THETA describes the angles （in degrees） at which the projections
%   were taken.  It can be either a vector containing the angles or
%   a scalar specifying D_theta the incremental angle between
%   projections. If THETA is a vector it must contain angles with
%   equal spacing between them.  If THETA is a scalar specifying
%   D_theta the projections are taken at angles THETA = m * D_theta;
%   m = 012...size（R2）-1.  If the input is the empty matrix
%   （[]） D_theta defaults to 180/size（R2）.
%
%   BACKPROJ uses the filtered or unfiltered backprojection algorithm to perform
%   the inverse Radon transform.  The filter is designed directly
%   in the frequency domain and then multiplied by the FFT of the
%   projections.  The projections are zero-padded to a power of 2
%   before filtering to prevent spatial domain aliasing and to
%   speed up the FFT.
%
%   I = BACKPROJ（RTHETAINTERPFILTERDN） specifies parameters
%   to use in the inverse Radon transform.  You can specify
%   any combination of the last four arguments.  IRADON uses
%   default values for any of these arguments that you omit.
%
%   INTERP specifies the type of interpolation to use in the
%   backprojection.  The available options are listed in order
%   of increasing accuracy and computational complexity:
%
%      ‘nearest‘ - nearest neighbor interpolation
%      ‘linear‘  - linear interpolation （default）
%      ‘spline‘  - spline interpolation
%
%   FILTER specifies the filter to use for frequency domain filtering.
%   FILTER is a string that specifies any of the following standard
%   filters:
%
%   ‘None‘        No filter: simple （unfiltered） backprojection.
%   ‘Ram-Lak‘     The cropped Ram-Lak or ramp filter （default）.  The
%                 frequency response of this filter is |f|.  Because
%                 this filter is sensitive to noise in the projections
%                 one of the filters listed below may be preferable.
%                 These filters multiply the Ram-Lak filter by a
%                 window that de-emphasizes high frequencies.
%   ‘Shepp-Logan‘       The Shepp-Logan filter multiplies the Ram-Lak
%                 filter by a sinc function.
%   ‘Cosine‘       The cosine filter multiplies the Ram-Lak filter
%                 by a cosine function.
%   ‘Hamming‘      The Hamming filter multiplies the Ram-Lak filter
%                 by a Hamming window.
%   ‘Hann‘            The Hann filter multiplies the Ram-Lak filter by
%                 a Hann window.
%
%   D is a scalar

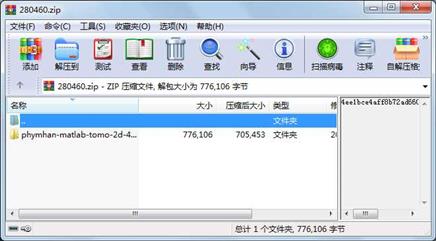

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\
     文件        1183  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\README.md
     文件       10891  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\backproj.m
     文件       12251  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\build_weight_matrix.m
     文件        7709  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\build_weight_matrix_area.m
     文件        7217  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\build_weight_matrix_simple.m
     文件         781  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\combWeightProj.m
     文件         127  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\comb_projmat.m
     文件        5457  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\demo.m
     目录           0  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\solver\
     文件         430  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\solver\solver_sart.m
     目录           0  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\
     文件        1100  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\ART2Dreconst.m
     文件        1853  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build1.m
     文件        1542  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build2.m
     文件        2597  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build3.m
     文件        2857  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build4.m
     文件        1872  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build5.m
     文件        2620  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build6.m
     文件        2476  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build7.m
     文件        2562  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build8.m
     文件         702  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build_comp.m
     文件         545  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build_comp_accuracy.m
     文件         335  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\build_comp_area.m
     文件         588  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\demo_crop.m
     文件        4910  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\demo_tomo.m
     文件         760  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\demo_weightmat.m
     文件         130  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\test_00_imtest.m
     文件         686  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\test_01_FilterCompare.m
     文件        1727  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\test_02_Reconstruction.m
     文件        1332  2017-12-23 04:52  phymhan-matlab-tomo-2d-4ee1bce\test\test_03_FBP.m
............此处省略25个文件信息
