基于MATLAB的OFDM系统实现及峰均比抑制（含论文）

OFDM仿真中采用循环码（论文附录）、汉明码（m文件中）两种编码方式，采用QPSK调制解调，高斯信道，包含仿真的各种结果图，代码中包含注释，峰均比抑制方式采用限幅法的一种（中频噪声成形），压缩包中为完整的m文件和论文

clear all; clc; close all;
carrier=52;
numb_ifft=100;
numb_cp=25;
symb_ofdm=6;
bit_symb=2;
snr=15;
symbol_rate=250000;
bit_rate=symbol_rate.*bit_symb;
sum_bit=carrier*symb_ofdm*bit_symb;

MAX_SYMBOLS= 6;
ITERATE_NUM=2
PAPR_Orignal = zeros（1MAX_SYMBOLS）; %%记录每个OFDM符号的PAPR，原始的
PAPR_NS = zeros（ITERATE_NUMMAX_SYMBOLS）; %经过NS算法的
for nSymbol=1:MAX_SYMBOLS

signal=rand（1sum_bit）<0.5;
figure（1）
subplot（211）
plot（signal）
xlabel（‘time‘）
ylabel（‘amplitude‘）
grid on        %********完成待传数据*******

%%%%%循环码信源编码
m = 3;
n = 2^m-1;                                 %定义码长
k = n-m;                                   %信息位长
p=cyclpoly（nk）                              %循环码生成多项式，n=7，k=4
code = encode（signalnk‘cyclic‘p）;               %编码函数，对信号进行差错编码

signal_p=reshape（code9112）;%*****实现串并转换**
for k=1:carrier+39
    for n=1:bit_symb*symb_ofdm/2
        imp=signal_p（k2*n）;
        rlp=signal_p（k2*n-1）;
        if（imp==0）&&（rlp==0）
            d（kn）=exp（i*5*pi/4）;
        end
        if（rlp==0）&&（imp==1）
            d（kn）=exp（i*3*pi/4）;
        end
        if（rlp==1）&&（imp==0）
            d（kn）=exp（i*7*pi/4）;
        end
        if（rlp==1）&&（imp==1）
            d（kn）=exp（i*pi/4）;
        end
    end
end

sci=real（d）;
scq=imag（d）;

figure（2）
for m=1:bit_symb*symb_ofdm/2
    scatter（sci（:m）scq（:m）‘r‘）
    hold on
    grid on    %****完成QPSK调制****
end
QPSKdata=reshape（d1546）;
% 降低峰均比

K  = length（QPSKdata）;                                                                   % SIZE OF OFDM Symbol
IF = 2;                                                                     % Interpolation factor （Oversampling factor）
Nf  = K*IF;
CR=4;
           % SIZE OF FFT
ITERATE_NUM = 2; %限幅次数

Index = randi（length（QPSKdata）-11K）+1; %随机生成QPSK的相位的序号，比如1表示12表示-1，3表示j
X =QPSKdata（Index（1:））; %原始信号的相位（频域）
XX = [X（1:K/2） zeros（1Nf-K） X（K/2+1:K）];

x = ifft（XX[]2）; % 时域的信号xk
Signal_Power = abs（x.^2）; %计算信号功率
Peak_Power = max（Signal_Power[]2）; %求最大功率
Mean_Power = mean（Signal_Power2）; %求平均功率
PAPR_Orignal（nSymbol） = 10*log10（Peak_Power./Mean_Power）; %信号的PAPR

for nIter=1:ITERATE_NUM
% 限幅
x_orig=x;%延迟匹配原始信号
x_tmp = x（Signal_Power>CR*Mean_Power）; %削波限幅
x_tmp = sqrt（CR*Mean_Power）*x_tmp./abs（x_tmp）;
x（Signal_Power>CR*Mean_Power） = x_tmp;
nois=x_orig-x;%匹配延时减去一次限幅，噪声信号
% > 噪声程序滤波器
XX = fft（nois[]2）;
XX（K/2+（1:Nf-K）） = zeros（1Nf-K）; %滤波
noise_filter = ifft（XX[]2）;
x=x_orig-noise_filter ;%从原始信号中，消去限幅信号
% 计算NS算法后的PAPR
dout=[x（1:K/2）  x（K/2+K+1:2*K）]
Signal_Power = abs（x.^2）;
Peak_Power = max（Signal_Power[]2）;
Mean_Power = mean（Signal_Power2）;
PAPR_NS（nIternSymbol） = 10*log10（Peak_Power./Mean_Power）;
end

houd=reshape（dout916）;
ifft_signal=ifft（houdnumb_ifft）;
ifft_rlsig=real（ifft_signal）;
ifft_imsig=imag（ifft_signal）;
ifft_signal_con=ifft_signal‘;
figure（3）
for f=1:symb_ofdm
    subplot（23f）
    plot（0:numb_ifft

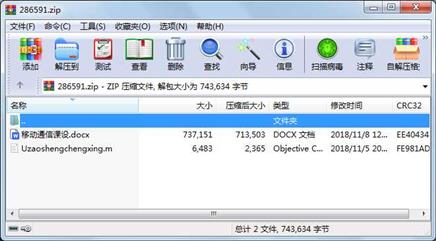

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件      737151  2018-11-08 12:07  移动通信课设.docx
     文件        6483  2018-11-05 20:32  Uzaoshengchengxing.m
