心电信号R波峰值检测算法

心电信号R峰检测代码，用于检测R峰MATLAB代码，可供大家学习

%本程序实现基于小波变换的QRS波的检测   %
%郑秀玉  深圳大学德州仪器DSPs实验室   %
%2007年7月2日                        %

clear all;
close all;
points=4096;       level=4;    sr=360;
%读入ECG信号
load ecgdata.mat;
ecgdata=mydata‘;
plot（ecgdata（1:points））;grid on;axis tight;axis（[1points-25]）;
title（‘ECG信号‘）;

swa=zeros（4points）;
swd=zeros（4points）;
signal=ecgdata（0*4096+1:1*4096）;

%算小波系数和尺度系数
for i=1:points-3
  swa（1i+3）=1/4*signal（i+3-2^0*0）+3/4*signal（i+3-2^0*1）+3/4*signal（i+3-2^0*2）+1/4*signal（i+3-2^0*3）;
   swd（1i+3）=-1/4*signal（i+3-2^0*0）-3/4*signal（i+3-2^0*1）+3/4*signal（i+3-2^0*2）+1/4*signal（i+3-2^0*3）;
end
j=2;
while j<=level
   for i=1:points-24
     swa（ji+24）=1/4*swa（j-1i+24-2^（j-1）*0）+3/4*swa（j-1i+24-2^（j-1）*1）+3/4*swa（j-1i+24-2^（j-1）*2）+1/4*swa（j-1i+24-2^（j-1）*3）;
     swd（ji+24）=-1/4*swa（j-1i+24-2^（j-1）*0）-3/4*swa（j-1i+24-2^（j-1）*1）+3/4*swa（j-1i+24-2^（j-1）*2）+1/4*swa（j-1i+24-2^（j-1）*3）;
   end
   j=j+1;
end
%画出原信号和尺度系数，小波系数
figure;
subplot（level11）; plot（ecgdata（1:points））; grid on;axis tight;
title（‘ECG信号及其在j=1234尺度下的尺度系数及小波系数‘）;
for i=1:level
    subplot（level+122*（i）+1）;
    plot（swa（i:））; axis tight;grid on;xlabel（‘time‘）;
    ylabel（strcat（‘a   ‘num2str（i）））;
    subplot（level+122*（i）+2）;
    plot（swd（i:））; axis tight;grid on;
    ylabel（strcat（‘d   ‘num2str（i）））;
end

%画出原图及小波系数
figure;
subplot（level11）; plot（real（ecgdata（1:points））‘b‘）; grid on;axis tight;
title（‘ECG信号及其在j=1234尺度下的小波系数‘）;
for i=1:level
    subplot（level+11i+1）;
    plot（swd（i:）‘b‘）; axis tight;grid on;
    ylabel（strcat（‘d   ‘num2str（i）））;
end

%**************************************求正负极大值对*****************************************%
ddw=zeros（size（swd））;
pddw=ddw;
nddw=ddw;
%小波系数的大于0的点
posw=swd.*（swd>0）;
%斜率大于0
pdw=（（posw（:1:points-1）-posw（:2:points））<0）;
%正极大值点
pddw（:2:points-1）=（（pdw（:1:points-2）-pdw（:2:points-1））>0）;
%小波系数小于0的点
negw=swd.*（swd<0）;
ndw=（（negw（:1:points-1）-negw（:2:points））>0）;
%负极大值点
nddw（:2:points-1）=（（ndw（:1:points-2）-ndw（:2:points-1））>0）;
%或运算
ddw=pddw|nddw;
ddw（:1）=1;
ddw（:points）=1;
%求出极值点的值其他点置0
wpeak=ddw.*swd;
wpeak（:1）=wpeak（:1）+1e-10;
wpeak（:points）=wpeak（:points）+1e-10;

%画出各尺度下极值点
figure;
for i=1:level
    subplot（level1i）;
    plot（wpeak（i:））; axis tight;grid on;
ylabel（strcat（‘j=   ‘num2str（i）））;
end
subplot（411）;  %不能缺少，指的是第一幅图上写下面的title
title（‘ECG信号在j=1234尺度下的小波系数的模极大值点‘）;

interva2=zeros（1points）;
intervaqs=zeros（1points）;
Mj1=wpeak（1:）;
Mj4=wpeak（3:）;

%画出尺度3极值点
figure;
plot （Mj4）;
title（‘尺度3下小波系数的模极大值点‘）;

posi=Mj4.*（Mj4>0）;
%求正极大值的平均
thposi=（max（posi（1:round（points/4）））+max（posi（round（points/4）:2*round（points/4）））+max（posi（2*round（points/4）:3*round（points/4）））+max（posi（3*round（points/4）:4*round（points/4））））/4;
posi=（posi>thposi/3）;
nega=Mj4.*（Mj4<0）;
%求负极大值的平均
thnega=（min（nega（1:round（points/4）））+min（nega（round（points/4）:2*round（points/4）））+min（nega（2*round（points/4）:3*round（points/4）））+min

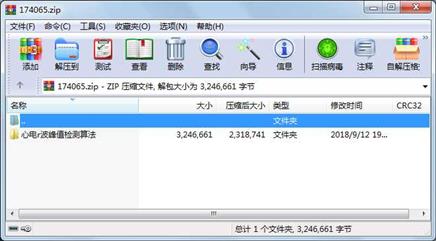

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2018-09-12 19:02  心电r波峰值检测算法\
     目录           0  2018-09-12 19:02  心电r波峰值检测算法\心电信号R波检测\
     文件      183133  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\A Real-Time Microprocessor QRS Detector System with a 1-ms Timing Accuracy for the Measurement of Ambulatory HRV.pdf
     目录           0  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\
     文件        4558  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\100.atr
     文件     1950000  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\100.dat
     文件         143  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\100.hea
     文件        5673  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\ecgdata.mat
     文件        7176  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\ecgdetect.m
     文件        6646  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\graduatedemo.asv
     文件        5452  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\QRSdetect\rddata.m
     文件      342760  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\一种高效的QRS波实时检测方法.pdf
     文件      214674  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\基于Mexican_hat小波的QRS检测新方法.pdf
     文件      526446  2014-12-08 18:18  心电r波峰值检测算法\心电信号R波检测\基于双正交样条小波的QRS波检测.pdf
     文件           0  2018-09-12 19:02  心电r波峰值检测算法\心电信号R波检测\新建文本文档.txt
