ADS1248驱动源码

这是本人参考网上的资源和老师给的代码自己写的，经检测，可以使用。分享给大家，希望对大家有用。具体的详解可以参见本人的博客。

#include “spi.h“


//写命令
static void ADS1248_WriteCmd（uint8_t Cmd）
{

   AD_nCS_LOW;		//拉低片选线，使能SPI通信

		HAL_SPI_Transmit（&hspi1 &Cmd 1HAL_MAX_DELAY）;

		AD_nCS_HIGH;		//通信结束，拉高片选

}



////读寄存器
void ADS1248_ReadReg（uint8_t RegAddruint8_t *Bufferuint8_t Length）
{
    uint8_t Cmd[2];

    AD_nCS_LOW;

		AD_START_HIGH;		//在写寄存器时吗，需要将START拉高（不让其进入睡眠模式）


    Cmd[0]=ADC_CMD_RREG|RegAddr;
    Cmd[1]=Length-1;

		HAL_SPI_Transmit（&hspi1Cmd2HAL_MAX_DELAY）;		//发送命令


		HAL_SPI_Receive（&hspi1 Buffer Length HAL_MAX_DELAY）;		//接收寄存器数据

		Cmd[0]=ADC_CMD_NOP;
    HAL_SPI_Transmit（&hspi1 Cmd1HAL_MAX_DELAY）; 	//最后在发送一个NOP，强制拉高DOUT


		AD_nCS_HIGH;

}


//写寄存器
static  void ADS1248_WriteReg（uint8_t RegAddruint8_t *Bufferuint8_t Length）
{
    uint8_t Cmd[2];

    AD_nCS_LOW;

		AD_START_HIGH;		//在写寄存器时吗，需要将START拉高（不让其进入睡眠模式）

     HAL_Delay（20）;			//硬件延迟

    Cmd[0]=ADC_CMD_WREG|RegAddr;
    Cmd[1]=Length-1;

	  HAL_SPI_Transmit（&hspi1 Cmd 2HAL_MAX_DELAY）; 	//指定向指定寄存器写入指定字节数据
	  HAL_SPI_Transmit（&hspi1 Buffer LengthHAL_MAX_DELAY）; 	//发送数据字节

		 HAL_Delay（20）;			//硬件延迟

    AD_nCS_HIGH;
		AD_START_LOW;

}




//判断忙状态
 uint8_t ADS1248_WaitBusy（uint32_t Timeout）
{
    uint32_t i = 0;
		AD_nCS_LOW;
		while（nAD_DRDY_STATE > 0）
			{
				HAL_Delay（1）;
					i++;
				if（i>Timeout）
					return 1;

			}

		AD_nCS_HIGH;

		return 0;

}


//ADS1248系统校准  校准顺序为：自偏移校准->偏移校准->增益校准 .
static uint8_t ADS1248_Calibrate（uint8_t Gain）
{
		uint8_t R=0;
    uint8_t Cmd;
    ADS1248_WriteReg（ADC_REG_SYS0&Gain1）;      // 设置增益值、ADC输出数据率

		Cmd=0x20;  	//0010 0000
		ADS1248_WriteReg（ADC_REG_MUX1&Cmd1）;       // 设置系统监测为自偏移测量
		ADS1248_WriteCmd（ADC_CMD_SELFOCAL）;          // 自偏移校准
		R |= ADS1248_WaitBusy（500）;    							 // 等待校准完成


		Cmd=0x21;  //0010 0001
		ADS1248_WriteReg（ADC_REG_MUX1&Cmd1）;       // 设置系统监测为偏移测量
		ADS1248_WriteCmd（ADC_CMD_SYSOCAL）;           // 系统偏移校准
		R |= ADS1248_WaitBusy（500）;   						  // 等待校准完成


		Cmd=0x22;
		ADS1248_WriteReg（ADC_REG_MUX1&Cmd1）;       // 设置系统监测为增益测量
		ADS1248_WriteCmd（ADC_CMD_SYSGCAL）;           // 系统增益校准
		R |= ADS1248_WaitBusy（500）;    							 // 等待校准完成

		return R;
}


//复位ADS1248
 void ADS1248_Reset（）
{

	  AD_nCS_HIGH;
	  AD_START_HIGH;		//???为什么不是置低

		nADRST_LOW;				//置低nADRST，复位ADS1248
		HAL_Delay（20）;
		nADRST_HIGH;
		HAL_Delay（20）;

}




//ADS1248初始化
void ADS1248_Init（void）
{
		uint8_t Cmd;
		uint8_t Gain;

		ADS1248_Reset（）;  																	 //系统复位

		HAL_Delay（100）;

		Gain = ADC_GAIN_16|ADC_SPS_20;


		//初始化MUX0多路复用控制寄存器
		Cmd = 0x17		;										//00 010 111Bit7-6:传感器电流源检测不使用，Bit5-3:正输入为AIN2，Bit2-0:负输入为AIN7
		ADS1248_WriteReg（ADC_REG_MUX0&Cmd1）;

		Cmd=0x20 ;//0 01 00 000
		ADS1248_WriteRe

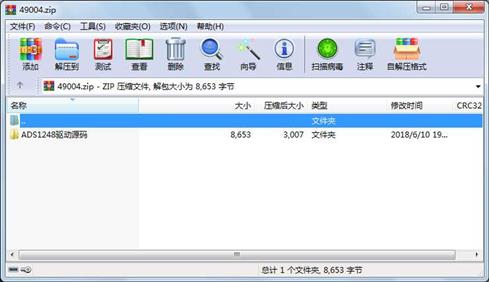

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
