DAC8552驱动程序

STm32f103写的DAC8552的驱动程序，经过实际测试，是可以用的

#include “stm32f10x.h“
#include “DAC8552.h“

uint16_t Zero_Voltage_OutPut = No_Impedance;
uint16_t LOAD_Channel = Load_AB;
uint16_t Channel_A_OutPut=32767 Channel_B_OutPut=16384;//max=65535

void DAC8552_GPIO_Configuration（void）
{
	GPIO_InitTypeDef GPIO_InitStructure;

	GPIO_SetBits（GPIOE GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4）;
	GPIO_InitStructure.GPIO_Pin =  GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;
	GPIO_Init（GPIOE &GPIO_InitStructure）;
}

void DAC8552_RCC_Configuration（void）
{
	RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOE ENABLE）;
}

//------------------------------------------------------------------------------
//函数名称：输出DAC
//函数功能：输出设定的电压
//参数传递：无
//------------------------------------------------------------------------------
void DAC8552_Out_Put_Voltage（void）
{
    DAC8552_DA_convert（Channel_A_OutPut Channel_A）;
    DAC8552_DA_convert（Channel_B_OutPut Channel_B）;
}

//------------------------------------------------------------------------------
//函数名称：延时
//函数功能：延时
//参数传递：无
//------------------------------------------------------------------------------
void DAC8552_delay1ms （uint16_t n）
{
  while（n--）;
}

//------------------------------------------------------------------------------
//函数名称：写数据
//函数功能：送0的子程序
//参数传递：无
//------------------------------------------------------------------------------
void DAC8552_SEND_0（void）
{
	DIN_0;
	//DAC8552_delay1ms（20）;
	SCLK_1;
	//DAC8552_delay1ms（20）;
	SCLK_0;
	//DAC8552_delay1ms（20）;
}

//------------------------------------------------------------------------------
//函数名称：写数据
//函数功能：送1的子程序
//参数传递：无
//------------------------------------------------------------------------------
void DAC8552_SEND_1（void）
{
	DIN_1;
	//DAC8552_delay1ms（20）;
	SCLK_1;
	//DAC8552_delay1ms（20）;
	SCLK_0;
	//DAC8552_delay1ms（20）;
}

//------------------------------------------------------------------------------
//函数名称：写入DA输出寄存器的数据
//函数功能：D/A转换的子程序
//参数传递：unsigned int datasheet  输出的电压
//------------------------------------------------------------------------------
void DAC8552_DA_convert（uint16_t datasheet uint16_t channel）
{
     uint16_t i;
     uint16_t abm;

     m=（（Zero_Voltage_OutPut|channel）|LOAD_Channel）;  //在此处设置参考电压、输出通道以及输出阻抗大小
     b=datasheet&0x00ff;
     a=datasheet>>8; //取高8位
     SYNC_1;
     SYNC_0;

     for（i=0;i<8;i++）
     {
      if（（m&0x80）==0）
        {DAC8552_SEND_0（）;}
      else
        {DAC8552_SEND_1（）;}
      m<<=1;
     }

     for（i=0;i<8;i++）
     {
      if（（a&0x80）==0）
       {DAC8552_SEND_0（）;}
      else
       {DAC8552_SEND_1（）;}
      a<<=1;
     }

     for（i=0;i<8;i++）
     {
      if（（b&0x80）==0）
       {DAC8552_SEND_0（）;}
      else
       {DAC8552_SEND_1（）;}
      b<<=1;
     }
     //DAC8552_delay1ms（100）;
     SYNC_1;
}

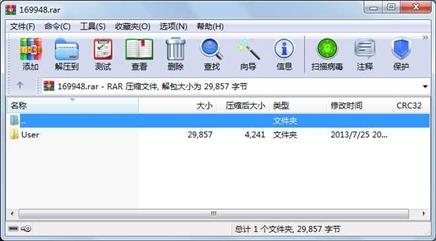

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       3143  2013-07-25 20:02  User\DAC8552.c

     文件       1697  2013-07-25 19:15  User\DAC8552.h

     文件        238  2013-07-25 19:36  User\main.c

     文件      22693  2013-07-11 16:49  User\stm32f10x_it.c

     文件       2086  2011-04-04 19:03  User\stm32f10x_it.h

     目录          0  2013-07-25 20:02  User

----------- ---------  ---------- -----  ----

                29857                    6
