STM32 OLED打点划线画圆 OLED电子罗盘 程序

1.划线的线段在 规定的圆内. 2.电子罗盘中指针斜率为东北天坐标系下 解算航向斜率slope

#include “oled.h“
#include “stdlib.h“
#include “oledfont.h“
#include “init.h“

/*---------------------- Constant / Macro Definitions -----------------------*/
#define OLED_CS 	PGout（8）  //未接入
#define OLED_RST  PGout（10）
#define OLED_RS 	PGout（9）
//#define OLED_WR 	PAout（4）
//#define OLED_RD 	PDout（7）

//使用4线串行接口时使用
#define OLED_SCLK 	PGout（12）    //D0
#define OLED_SDIN 	PGout（11） 	 //D1

//OLED的显存
//存放格式如下.
//[0]0 1 2 3 ... 127
//[1]0 1 2 3 ... 127
//[2]0 1 2 3 ... 127
//[3]0 1 2 3 ... 127
//[4]0 1 2 3 ... 127
//[5]0 1 2 3 ... 127
//[6]0 1 2 3 ... 127
//[7]0 1 2 3 ... 127
u8 OLED_GRAM[128][8];

//更新显存到LCD
void OLED_Refresh_Gram（void）
{
	u8 in;
	for（i=0;i<8;i++）
	{
		OLED_WR_Byte （0xb0+iOLED_CMD）;    //设置页地址（0~7）
		OLED_WR_Byte （0x00OLED_CMD）;      //设置显示位置—列低地址
		OLED_WR_Byte （0x10OLED_CMD）;      //设置显示位置—列高地址
		for（n=0;n<128;n++）OLED_WR_Byte（OLED_GRAM[n][i]OLED_DATA）;
	}
}
#if OLED_MODE==1	//8080并口
//通过拼凑的方法向OLED输出一个8位数据
//data:要输出的数据
void OLED_Data_Out（u8 data）
{
	u16 dat=data&0X0F;
	GPIOC->ODR&=~（0XF<<6）;		//清空6~9
	GPIOC->ODR|=dat<<6;			//D[3:0]-->PC[9:6]
	GPIO_Write（GPIOCdat<<6）;
	PCout（11）=（data>>4）&0X01;	//D4
	PBout（6）=（data>>5）&0X01;	//D5
	PEout（5）=（data>>6）&0X01;	//D6
	PEout（6）=（data>>7）&0X01;	//D7
}
//向SSD1306写入一个字节。
//dat:要写入的数据/命令
//cmd:数据/命令标志 0表示命令;1表示数据;
void OLED_WR_Byte（u8 datu8 cmd）
{
	OLED_Data_Out（dat）;
 	OLED_RS=cmd;
	OLED_CS=0;
	OLED_WR=0;
	OLED_WR=1;
	OLED_CS=1;
	OLED_RS=1;
}
#else
//向SSD1306写入一个字节。
//dat:要写入的数据/命令
//cmd:数据/命令标志 0表示命令;1表示数据;
void OLED_WR_Byte（u8 datu8 cmd）
{
	u8 i;
	OLED_RS=cmd; //写命令
	OLED_CS=0;
	for（i=0;i<8;i++）
	{
		OLED_SCLK=0;
		if（dat&0x80）OLED_SDIN=1;
		else OLED_SDIN=0;
		OLED_SCLK=1;
		dat<<=1;
	}
	OLED_CS=1;
	OLED_RS=1;
}
#endif

//开启OLED显示
void OLED_Display_On（void）
{
	OLED_WR_Byte（0X8DOLED_CMD）;  //SET DCDC命令
	OLED_WR_Byte（0X14OLED_CMD）;  //DCDC ON
	OLED_WR_Byte（0XAFOLED_CMD）;  //DISPLAY ON‘
}
//关闭OLED显示
void OLED_Display_Off（void）
{
	OLED_WR_Byte（0X8DOLED_CMD）;  //SET DCDC命令
	OLED_WR_Byte（0X10OLED_CMD）;  //DCDC OFF
	OLED_WR_Byte（0XAEOLED_CMD）;  //DISPLAY OFF
}
//清屏函数清完屏整个屏幕是黑色的!和没点亮一样!!!
void OLED_Clear（void）
{
	u8 in;
	for（i=0;i<8;i++）for（n=0;n<128;n++）OLED_GRAM[n][i]=0X00;
	OLED_Refresh_Gram（）;//更新显示
}

//清屏函数清完屏整个屏幕是黑色的!和没点亮一样!!!

void Half_OLED_Clear（void）
{
	u8 in;
	for（i=0;i<8;i++）
			for（n=0;n<64;n++）
					OLED_GRAM[n][i]=0X00;
	OLED_Refresh_Gram（）;//更新显示
}
//画点
//x:0~127
//y:0~63
//t:1 填充 0清空
void OLED_DrawPoint（u8 xu8 yu8 t）
{
	u8 posbxtemp=0;
	if（x>127||y>63）return;//超出范围了.
	pos=7-y/8;
	bx=y%8;
	temp=1<<（7-bx）;
	if（t）OLED_GRAM[x][pos]|=temp;
	else OLED_GRAM[x][pos]&=~temp;
}
//x1y1x2y2 填充区域的对角坐标
//确保x1<=x2;y1<=y2 0<=x1<=127 0<=y1<=63
//dot:

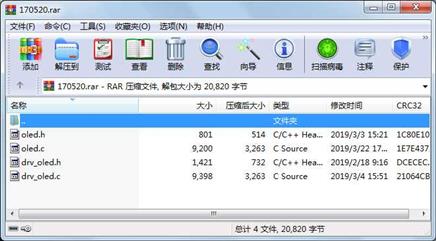

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       9200  2019-03-22 17:29  oled.c

     文件        801  2019-03-03 15:21  oled.h

     文件       1421  2019-02-18 09:16  drv_oled.h

     文件       9398  2019-03-04 15:51  drv_oled.c

----------- ---------  ---------- -----  ----

                20820                    4
