STM32_DS1302

STM32芯片读写DS1302芯片的库代码,可以用来做时钟学习.

#include “stm32f10x.h“

#define NOP（） __NOP

#define DS1302_CLK_H（）	（GPIOE->BSRR=GPIO_Pin_4）
#define DS1302_CLK_L（）	（GPIOE->BRR=GPIO_Pin_4）

#define DS1302_RST_H（）	（GPIOE->BSRR=GPIO_Pin_6）
#define DS1302_RST_L（）	（GPIOE->BRR=GPIO_Pin_6）

#define DS1302_OUT_H（）	（GPIOE->BSRR=GPIO_Pin_5）
#define DS1302_OUT_L（）	（GPIOE->BRR=GPIO_Pin_5）

#define DS1302_IN_X		（GPIOE->IDR&GPIO_Pin_5）

#define Time_24_Hour	0x00	//24时制控制
#define Time_Start		0x00	//开始走时

#define DS1302_SECOND	0x80	//DS1302各寄存器操作命令定义
#define DS1302_MINUTE	0x82
#define DS1302_HOUR		0x84
#define DS1302_DAY		0x86
#define DS1302_MONTH	0x88
#define DS1302_WEEK		0x8A
#define DS1302_YEAR		0x8C
#define DS1302_WRITE	0x8E
#define DS1302_POWER	0x90

static GPIO_InitTypeDef GPIO_InitStructure;

void DS1302_Configuration（void）
{
	RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOE ENABLE）;

	/* PE456输出 */
	GPIO_ResetBits（GPIOEGPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6）;
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;	//推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;	//50M时钟速度
	GPIO_Init（GPIOE &GPIO_InitStructure）;
}


static void DelayNOP（u32 count）
{
	while（count--） NOP（）;
}

static void DS1302_OUT（void）
{
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_Init（GPIOE &GPIO_InitStructure）;
}

static void DS1302_IN（void）
{
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
	GPIO_Init（GPIOE &GPIO_InitStructure）;
}

void DS1302SendByte（u8 byte）
{
	u8	i;

	for（i=0x01;i;i<<=1）
	{
		if（byte&i）	DS1302_OUT_H（）;
		else	DS1302_OUT_L（）;
		DS1302_CLK_H（）;
		DelayNOP（50）;		//加延时
		DS1302_CLK_L（）;
	}
}

u8 DS1302ReceiveByte（void）
{
	u8	ibyte=0;

	for（i=0x01;i;i<<=1）
	{
		if（DS1302_IN_X）	byte |= i;
		DS1302_CLK_H（）;
		DelayNOP（50）;		//加延时
		DS1302_CLK_L（）;
	}
	return（byte）;
}

void Write1302（u8 addru8 data）
{
    DS1302_OUT（）;
	DS1302_RST_L（）;
	DS1302_CLK_L（）;
	DS1302_RST_H（）;
	DelayNOP（100）;
	DS1302SendByte（addr）;
	DS1302SendByte（data）;
	DelayNOP（100）;
	DS1302_RST_L（）;
}

u8 Read1302（u8 addr）
{
    u8 data=0;

    DS1302_OUT（）;
	DS1302_RST_L（）;
	DS1302_CLK_L（）;
	DS1302_RST_H（）;
	DelayNOP（100）;
	DS1302SendByte（addr|0x01）;
	DS1302_IN（）;
	data = DS1302ReceiveByte（）;
	DelayNOP（100）;
	DS1302_RST_L（）;
	return（data）;
}

//读取时间函数
void DS1302_GetTime（u8 *time）
{
	u8 tmp;

	time[0] = Read1302（DS1302_YEAR）;
	time[1] = Read1302（DS1302_WEEK）;
	time[2] = Read1302（DS1302_MONTH）;
	time[3] = Read1302（DS1302_DAY）;
	time[4] = Read1302（DS1302_HOUR）;
	time[5] = Read1302（DS1302_MINUTE）;
	time[6] = Read1302（DS1302_SECOND）;
}

/*
读取DS1302中的RAM
addr:地址从0到30共31个字节的空间
返回为所读取的数据
*/
u8 ReadDS1302Ram（u8 addr）
{
	u8	tmpres;

	tmp = （addr<<1）|0xc0;
	res = Read1302（tmp）;
	return（res）;
}

/*
写DS1302中的RAM
addr:地址从0到30共31个字节的空间
data:要写的数

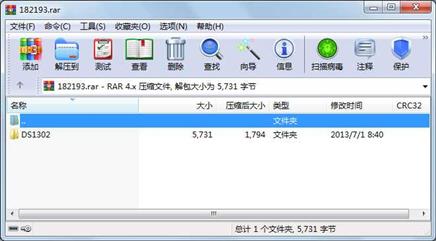

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
