基于89C51的单相用电器检测装置

89C51与电能计芯片CSD5463进行SPI通讯，并能通过12864液晶屏实时显示功率、电压、电流和功率因数等

 		  //头文件
#include
#include
#include
#define uint  unsigned int
#define uchar unsigned char

typedef bit  bool;
typedef unsigned char  uint8;                   /* defined for unsigned 8-bits integer variable 	无符号8位整型变量  */
typedef signed   char  int8;                    /* defined for signed 8-bits integer variable		有符号8位整型变量  */
typedef unsigned int   uint16;                  /* defined for unsigned 16-bits integer variable 	无符号16位整型变量 */
typedef signed   int   int16;                   /* defined for signed 16-bits integer variable 		有符号16位整型变量 */
typedef unsigned long  uint32;                  /* defined for unsigned 32-bits integer variable 	无符号32位整型变量 */
typedef signed   long  int32;                   /* defined for signed 32-bits integer variable 		有符号32位整型变量 */
typedef float          fp32;                    /* single precision floating point variable （32bits） 单精度浮点数（32位长度） */


 uint16	  MeasureData[20];

/*****************************************************************************/
sbit LCM_cs   = P3^5;  //RS
sbit LCM_std  = P3^6;  //SID
sbit LCM_sclk = P3^4;  //SCLK
sbit LCM_psb  = P3^7;   //H=并口; L=串口;
sbit LCM_rst  = P2^4;   //Reset Signal 低电平有效	sbit LCM_rst  = P2^0;
//sbit beep     = P2^5;
//sbit p2_4     = P2^6;  //定义背光控制口
 char abc;
 char aabbccddee;
char ffgghhiijj;

 char iqT=125;
uchar code tab1[]={
“电压            “
“PF              “
“电流            “
“功率            “
};

/****************************************************************************/

uchar r[3]={0x000x000x00};

/******************************************************************
                           接口定义
******************************************************************/
sbit SCLK=P1^1;	 //ck
sbit MOSI=P1^0;	 //DI
sbit MISO=P1^2;	 //DO	   //这个定义对吗？
sbit INT=P3^2;
sbit CS=P1^3;
sbit RST=P1^4;	//RST

#define CS5463_VScale       525             //计算电压比例220V*250mv/110mv=500V
#define CS5463_IScale       （250/10）        //计算电流比例

static uint8 RX_Buff[4];					//CS5463读写缓冲区
uint8 sta;									//芯片状态

#define READ_MASK		0xBF	//读寄存器时的屏蔽码，与（写）地址相与
#define CMD_SYNC0    	0XFE  	//结束串口重新初始化
#define CMD_SYNC1    	0XFF  	//开始串口重新初始化
#define REG_CONFR   	0x40   	//配置
#define REG_CYCCONT 	0x4A   	//一个计算周期的A/D转换数
#define REG_STATUSR 	0x5E 	//状态
#define REG_MODER   	0x64  	//操作模式
#define REG_MASKR   	0x74  	//中断屏蔽
#define REG_CTRLR   	0x78  	//控制
#define CMD_STARTC   	0XE8  	//执行连续计算周期

#define REG_VRMSR   	0X18  	//VRMS
#define REG_IRMSR   	0X16  	//IRMS
#define REG_Pactive   	0X14  	//Pactive




/*************************************************************
** 函数名称:Delay
** 函数功能:延时
** 函数参数:j
** 返回值:无
** 创建时间:2009-4-23
** 第一次修改时间:无
**************************************************************/
 void Delay（uint8 j）

{
  uint8 i;
  for（;j>0;j--）
	{
		for（i=0;i<255;i--）;
	}
}

/*******************************************

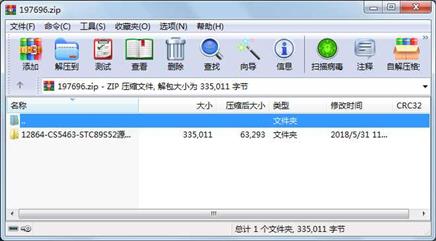

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2018-05-31 11:16  12864-CS5463-STC89S52源代码修改版2\
     文件       28022  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463
     文件       39734  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.LST
     文件       35630  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.M51
     文件       33072  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.OBJ
     文件       21337  2018-05-05 17:07  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.c
     文件       11203  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.hex
     文件          72  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.lnp
     文件         568  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.plg
     文件       58758  2018-05-31 11:16  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.uvopt
     文件       13432  2017-02-07 17:42  12864-CS5463-STC89S52源代码修改版2\12864-CS5463.uvproj
     文件       58756  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\12864-CS5463_uvopt.bak
     文件       13251  2017-02-07 15:13  12864-CS5463-STC89S52源代码修改版2\12864-CS5463_uvproj.bak
     文件        6376  2009-05-07 14:37  12864-CS5463-STC89S52源代码修改版2\STARTUP.A51
     文件       14051  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\STARTUP.LST
     文件         749  2018-05-31 11:08  12864-CS5463-STC89S52源代码修改版2\STARTUP.OBJ
