基于51单片机的人体心率采集

基于51单片机的人体心率采集设计，包含源代码，仿真图和设计报告。

#include
#include 	 //			 包含头文件

#define uint            unsigned int
#define uchar           unsigned char
#define ulong           unsigned long	 //宏定义
#define LCD_DATA        P0				 //定义P0口为LCD_DATA

sbit LCD_RS =P2^5;
sbit LCD_RW =P2^6;
sbit LCD_E  =P2^7;						 //定义LCD控制引脚

sbit Xintiao =P1^0 ;					 //脉搏检测输入端定义
sbit speaker =P2^4;						 //蜂鸣器引脚定义

void delay5ms（void）;   //误差 0us
void LCD_WriteData（uchar LCD_1602_DATA）;	 /********LCD1602数据写入***********/
void LCD_WriteCom（uchar LCD_1602_COM）;		 /********LCD1602命令写入***********/
void lcd_1602_word（uchar Adress_Comuchar Num_Adatuchar *Adress_Data）; /*1602字符显示函数，变量依次为字符显示首地址，显示字符长度，所显示的字符*/
void InitLcd（）;//液晶初始化函数

void Tim_Init（）;

uchar Xintiao_Change=0;	   //
uint  Xintiao_Jishu;
uchar stop;
uchar View_Data[3];
uchar View_L[3];
uchar View_H[3];
uchar Xintiao_H=100;	//脉搏上限
uchar Xintiao_L=40;		//脉搏下限


uchar Key_Change;
uchar Key_Value;		//按键键值
uchar View_Con;			//设置的位（0正常工作，1设置上限，2设置下限）
uchar View_Change;

void main（）	  //主函数
{
 InitLcd（）;
 Tim_Init（）;
 lcd_1602_word（0x8016“Heart Rate:     “）;	  //初始化显示
 TR0=1;
 TR1=1;				  //打开定时器
 while（1）			  //进入循环
  {
   if（Key_Change）	  //有按键按下并已经得出键值
    {
	 Key_Change=0;	  //将按键使能变量清零，等待下次按键按下
	 View_Change=1;
	 switch（Key_Value）				//判断键值
	  {
	   case 1:						//设置键按下
	         {
			  View_Con++;			//设置的位加
			  if（View_Con==3）		//都设置好后将此变量清零
			   View_Con=0;
			  break;				//跳出，下同
			 }
	   case 2:						//加键按下
	         {
			  if（View_Con==2）		//判断是设置上限
			   {
			   	if（Xintiao_H<150）	//上限数值小于150
				 Xintiao_H++;		//上限+
			   }
			  if（View_Con==1）		//如果是设置下限
			   {
			   	if（Xintiao_L				 Xintiao_L++;		//下限值加
			   }
			  break;
			 }
	   case 3:						//减键按下
	         {
			  if（View_Con==2）		//设置上限
			   {
			   	if（Xintiao_H>Xintiao_L+1）//上限数据大于下限+1（同样上限值不能小于下限）
				 Xintiao_H--;		//上限数据减
			   }
			  if（View_Con==1）		//设置下限
			   {
			   	if（Xintiao_L>30）	//下限数据大于30时
				 Xintiao_L--;		//下限数据减
			   }
			  break;
			 }
	 }
	}
   if（View_Change）//开始显示变量
    {
	 View_Change=0;//变量清零
	 if（stop==0）			  //心率正常时
	  {
	   if（View_Data[0]==0x30） //最高位为0时不显示
	    View_Data[0]=‘ ‘;
	  }
	 else					  //心率不正常（计数超过5000，也就是两次信号时间超过5s）不显示数据
	  {
	   View_Data[0]=‘ ‘;
	   View_Data[1]=‘ ‘;
	   View_Data[2]=‘ ‘;
	  }

	 switch（View_Con）
	  {
	   case 0: //正常显示
	          {
			   lcd_1602_word（0x8016“Heart Rate:     “）;//显示一行数据
			   lcd_1602_word（0xc016“                “）;//显示第二行数据
			   lcd_1602_word（0xcd3View_Data）;			 //第二行显示心率
			   break;
			  }
	   case 1: //设置下限时显示
	          {
			   lcd_1602_word（0x8016“Heart Rate:     “）;//第一行显示心率
			   lcd_1602_word（0x8d3View_Data）;

			   View_L[0]=Xintiao_L/100+0x30;		//将下限数据拆字
			   View_L[1]=Xintiao_L%100/10+0x30;
			   View_L[2]=Xintiao_L%10+0x30;

			   if（View_L[0]==0x30）					//最高位为0时，不显示
			    View_L[0]=‘ ‘;

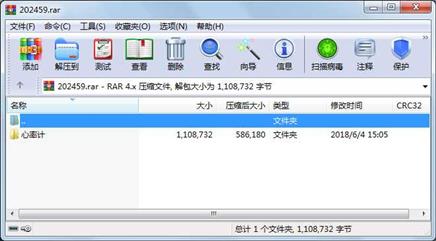

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       4951  2016-12-26 21:38  心率计\新建文件夹\1-程序注释\程序

     文件       9722  2016-12-26 21:46  心率计\新建文件夹\1-程序注释\程序.c

     文件       4701  2016-12-26 21:38  心率计\新建文件夹\1-程序注释\程序.hex

     文件         40  2016-12-26 21:38  心率计\新建文件夹\1-程序注释\程序.lnp

     文件      21170  2016-12-26 21:38  心率计\新建文件夹\1-程序注释\程序.LST

     文件      18655  2016-12-26 21:38  心率计\新建文件夹\1-程序注释\程序.M51

     文件       7014  2016-12-26 21:38  心率计\新建文件夹\1-程序注释\程序.OBJ

     文件        829  2013-09-05 23:41  心率计\新建文件夹\1-程序注释\程序.opt.bak

     文件        531  2016-12-26 21:47  心率计\新建文件夹\1-程序注释\程序.plg

     文件       2100  2013-09-05 23:36  心率计\新建文件夹\1-程序注释\程序.Uv2.bak

     文件      55329  2016-12-26 21:47  心率计\新建文件夹\1-程序注释\程序.uvopt

     文件      13202  2013-09-06 19:59  心率计\新建文件夹\1-程序注释\程序.uvproj

     文件        825  2013-09-05 23:36  心率计\新建文件夹\1-程序注释\程序_Opt.Bak

     文件       1662  2011-04-09 18:58  心率计\新建文件夹\1-程序注释\程序_Uv2.Bak

     文件      55329  2016-12-26 21:46  心率计\新建文件夹\1-程序注释\程序_uvopt.bak

     文件      16594  2015-06-17 01:26  心率计\新建文件夹\1-程序注释\程序流程图.docx

     文件      37376  2014-09-09 21:55  心率计\新建文件夹\10-开题报告\开题报告.doc

     文件     447802  2014-11-14 11:31  心率计\新建文件夹\12-pcb\pcb图.jpg

    ..A.SH.     33280  2014-11-19 12:52  心率计\新建文件夹\12-pcb\Thumbs.db

     文件      71275  2014-08-18 17:11  心率计\新建文件夹\12-pcb\焊接图.JPG

     文件      34154  2014-08-18 17:11  心率计\新建文件夹\12-pcb\焊接图.pdf

     文件      13908  2014-11-14 11:28  心率计\新建文件夹\13-使用说明及功能介绍\主要功能.docx

     文件         47  2014-11-12 14:54  心率计\新建文件夹\13-使用说明及功能介绍\演示视频.txt

     文件        283  2014-09-21 11:16  心率计\新建文件夹\4-相关软件下载和教程\串口下载程序软件stc.txt

     文件        339  2014-09-21 11:09  心率计\新建文件夹\4-相关软件下载和教程\仿真软件proteus7.8.txt

     文件        120  2014-09-21 11:15  心率计\新建文件夹\4-相关软件下载和教程\单片机十天征服你视频教程及课件.txt

     文件        584  2014-09-21 11:13  心率计\新建文件夹\4-相关软件下载和教程\画图软件protel99se.txt

     文件        664  2014-09-21 11:18  心率计\新建文件夹\4-相关软件下载和教程\编写c程序软件keil4.txt

     文件     120848  2014-07-21 20:24  心率计\新建文件夹\5-仿真\Last Loaded 心率计.DBK

     文件      22528  2014-07-21 19:16  心率计\新建文件夹\5-仿真\仿真说明.doc

............此处省略15个文件信息
