STM32 实现12864液晶屏显示汉字和图片且可在任意位置画点、横线、竖线、斜线。

STM32 实现12864液晶屏显示汉字和图片,且可在任意位置画点、横线、竖线、斜线。其中所有程序全部由自己编写，且所有功能可全部实现。

/**********************************************************************************
 * 文件名  ：12864.c
 * 描述    ：利用12864液晶屏显示任意汉字和图片
 * 实验平台：THE_ONE_1 STM32开发板
 * 库版本  ：ST 3.5.0
 *
 * 作者    ：ZXL
 * 日期    ：2013.8
 * 备注    ：无
**********************************************************************************/
#include “12864.h“
#include “monkey.h“
u16 data[480];		  							//定义一个15*32大小的数组

#define RS 	GPIO_Pin_8							// 数据/命令选择端
#define RS_H GPIO_SetBits（GPIOEGPIO_Pin_8）
#define RS_L GPIO_ResetBits（GPIOEGPIO_Pin_8）

#define RW 	GPIO_Pin_9							// 读/写选择端
#define RW_H GPIO_SetBits（GPIOEGPIO_Pin_9）
#define RW_L GPIO_ResetBits（GPIOEGPIO_Pin_9）

#define E 	GPIO_Pin_10							// 使能信号
#define E_H GPIO_SetBits（GPIOEGPIO_Pin_10）
#define E_L GPIO_ResetBits（GPIOEGPIO_Pin_10）

#define PSB_H GPIO_SetBits（GPIOEGPIO_Pin_11） 	// 并/串行选择端
#define DATA GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2 | GPIO_Pin_3 | GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_6 | GPIO_Pin_7

void delay（u16 x ）				 //延时
{
	u16 ij;
	for（i=0;i		for（j=0;j<1000;j++）;
}

void LCD_Write_Cmd（u8 cmd）		//写命令
{
	  RS_L;
	  RW_L;
	  E_L;
	  GPIOE->ODR = （GPIOE->ODR & 0xFF00） | cmd;
	  delay（5）;
	  E_H;
	  delay（5）;
	  E_L;
}

void LCD_Write_Data（u16 data）	   //写数据
{
	  RS_H;
	  RW_L;
	  E_L;
	  GPIOE->ODR = （GPIOE->ODR & 0xFF00） | data;
	  delay（5）;
	  E_H;
	  delay（5）;
	  E_L;
}

void LCD_Init（void）
{
	GPIO_InitTypeDef GPIO_InitStructure;//定义一个GPIO_InitTypeDef类型的结构体
	RCC_APB2PeriphClockCmd（RCC_APB2Periph_GPIOEENABLE）; //开启GPIOE的外设时钟

	GPIO_InitStructure.GPIO_Pin = RS | RW | E | DATA;//选择要控制的GPIOE引脚
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;//设置引脚模式为推挽输出
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; //设置引脚速率为50MHZ
	GPIO_Init（GPIOE&GPIO_InitStructure）;			 //调用库函数，初始化GPIOE
	delay（10）;

	PSB_H;						 //并行方式
	LCD_Write_Cmd（0x30）;delay（5）;//基本指令集
  	LCD_Write_Cmd（0x0c）;delay（5）;//整体显示打开关光标
  	LCD_Write_Cmd（0x01）;delay（5）;//清除LCD的显示内容

  	LCD_Write_Cmd（0x02）;delay（5）;// 地址归位
  	LCD_Write_Cmd（0x06）;delay（5）;//游标右移
  	LCD_Write_Cmd（0x80）;delay（5）;//设定显示的起始地址
}

void LCD_Init_Picture（void）   //清屏操作
{
	  u8 ij;
	  LCD_Write_Cmd（0x34）;//打开拓展指令集，绘图指令关
	  for（j=0;j<8;j++）    //清除第一行
	  {
	    for（i=0;i<32;i++）
	    {
	     LCD_Write_Cmd（0x80+i）;//行
	     LCD_Write_Cmd（0x80+j）;//列
	      LCD_Write_Data（0x00）;//写高八位数据
	      LCD_Write_Data（0x00）;//写低八位数据
	    }
	  }

	  for（j=0;j<8;j++）    //清除第二行
	  {
	    for（i=0;i<32;i++）
	    {
	     LCD_Write_Cmd（0x80+i）;
	     LCD_Write_Cmd（0x88+j）;
	      LCD_Write_Data（0x00）;
	      LCD_Write_Data（0x00）;
	    }
	   }
	 LCD_Write_Cmd（0x30）;//打开基本指令集
}

void LCD_Position（u8 xu8 y）	   //定位在第几行第y个位置显示
{
	u8 position;
	 	 if（x==0）	x=0x80;		   //第一行
	else if（x==1）	x=0x90;		   //第二行
	else if（x==2）	x=0x88;		   //第三行
	else if（x==3）	x=0x98;		   //第四行
	position = x + y;
	LCD_Write_Cmd（position）;
}

u16 Exchange（u8 xx）				  //

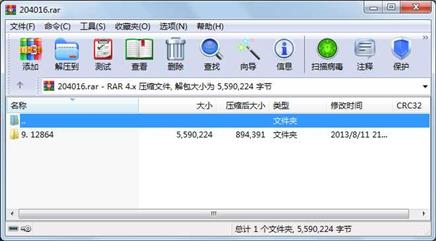

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
