STC15F104E驱动LPD6803芯片的全彩RGB灯带例程

STC15F104E驱动LPD6803芯片的全彩RGB灯带例程,

#include
#define nDots 30
#define uchar unsigned char
sbit SCLK = P3 ^ 2;
sbit SDO = P3 ^ 3;


void Delay（）		//@12.000MHz
{
	unsigned char i j k;

	i = 1;
	j = 176;
	k = 19;
	do
	{
		do
		{
			while （--k）;
		} while （--j）;
	} while （--i）;
}


void LED_SendData（uchar Rdt[nDots] uchar Gdt[nDots] uchar Bdt[nDots]）
{
    uchar i j mask;
    SCLK = 0;
    SDO = 0;
    for（i = 0; i < 32; i++）
    {
        SCLK = 1;    //送起始32bits 0
        SCLK = 0;
    }

    for（i = 0; i < nDots; i++）
    {
        SDO = 1;
        SCLK = 1;
        SCLK = 0;     //送起始位‘1‘

        //输出5位红色
        mask = 0x10;
        for（j = 0; j < 5; j++）
        {
            if（mask & Rdt[i]）  SDO = 1;
            else     SDO = 0;
            SCLK = 1;
            SCLK = 0;
            mask >>= 1;
        }
        //输出5位绿色
        mask = 0x10;
        for（j = 0; j < 5; j++）
        {
            if（mask & Gdt[i]）  SDO = 1;
            else     SDO = 0;
            SCLK = 1;
            SCLK = 0;
            mask >>= 1;
        }
        //输出5位蓝色
        mask = 0x10;
        for（j = 0; j < 5; j++）
        {
            if（mask & Bdt[i]）  SDO = 1;
            else     SDO = 0;
            SCLK = 1;
            SCLK = 0;
            mask >>= 1;
        }
    }
    SDO = 0;
    for（i = 0; i < nDots; i++）
    {
        SCLK = 1;
        SCLK = 0;
    }
}

void main（）
{
    int i;
    uchar Rdt[nDots] = 0 Gdt[nDots] = 0 Bdt[nDots] = 0 r = 0 g = 10 b = 20;
    while（1）
    {
        r++;
        g+=2;
        b+=3;
        if（r >= 32） r = 0;
        if（g >= 32） g = 0;
        if（b >= 32） b = 0;
        for（i = 0; i < nDots; i++）
        {
            Rdt[i] = （r+i）%32;
            Gdt[i] = （g+i）%32;
            Bdt[i] = （b+i）%32;
        }
        LED_SendData（Rdt Gdt Bdt）;
        for（i = 0; i < 6; i++） Delay（）;
    }
    /*    for（i = 0; i < nDots; i++）
        {
            Rdt[i] = 0;
            Gdt[i] = 0;
            Bdt[i] = i;
        }
        LED_SendData（Rdt Gdt Bdt）;
        Delay100ms（）;*/
}

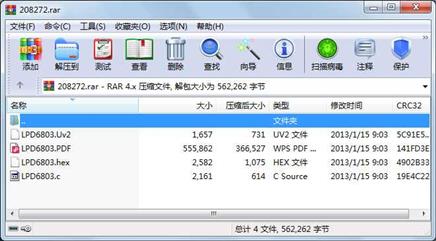

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

    I.A....      2161  2013-01-15 09:03  LPD6803.c

    I.A....    555862  2013-01-15 09:03  LPD6803.PDF

    I.A....      2582  2013-01-15 09:03  LPD6803.hex

    I.A....      1657  2013-01-15 09:03  LPD6803.Uv2

----------- ---------  ---------- -----  ----

               562262                    4
