基于AT89C52单片机的电子密码锁内附电路图和仿真

设计是以AT89C52单片机实现密码锁监控装置的检测和控制核心，实现密码信息的设定、加密、更改和错误输入发出警报等功能。分为键盘输入（此处采用4×4矩阵盘），显示输出，密码比对，实现开锁或警报的过程。该设计根据52单片机之间的串行通信原理，便于对密码信息的随机加密和保护。软件设计则是采用自上而下的模块化设计思想，以使系统朝着分布式、小型化方向发展，增强系统的可扩展性和运行的稳定性。测试结果表明，该系统已达到本设计的各项功能的所有要求。

#include
#include
#define uchar  unsigned char
#define uint   unsigned int

uchar old1=0old2=0old3=0old4=0; //原始密码
uchar new1new2new3new4;         //采集到的4位密码输入
uchar a=17b=17c=17d=17;         //送入数码管显示的变量，初始----
uchar weikeytempfinishallow=1;
void fm（）;
bit open;


sbit DISP_DCS=P3^6;		 //数码管段选
sbit DISP_PCS=P3^7;		 //数码管位选
sbit MOTOR_CS=P2^7;		 //蜂鸣器
sbit LED_CS=P2^5;        //LED
sbit LCD_CS=P3^4;	     //数码管
unsigned char code table[]=
{
	0xC00xF90xA40xB0
	0x990x920x820xF8
	0x800x900x880x83
	0xC60xA10x860x8E
	0x8C0xBF0xFF
};

void delay（int i）
{	int j;
	uchar k;
  	for（j=i;j>0;j--）
    for（k=125;k>0;k--）;		   //延时ims
}

void display（uchar auchar buchar cuchar d）
{
   LED_CS=0;		//关闭LED片选

   DISP_DCS=0;			//关闭数码管段选
   P0=table[a];		//给数码管送一个数a
   DISP_DCS=1;			//打开段选
   DISP_DCS=0;

   DISP_PCS=0;			//关闭片选
   P0=0x01;			//选择第一位
   DISP_PCS=1;			//打开片选
   DISP_PCS=0;			//关闭片选
   delay（5）;	    //延时


   P0=table[b];			  //送段码，开段选，关段选；送片选码，开片选，关片选；延时。
   DISP_DCS=1;
   DISP_DCS=0;

   P0=0x02;
   DISP_PCS=1;
   DISP_PCS=0;
   delay（5）;

   P0=table[c];
   DISP_DCS=1;
   DISP_DCS=0;

   P0=0x04;
   DISP_PCS=1;
   DISP_PCS=0;
   delay（5）;

   P0=table[d];
   DISP_DCS=1;
   DISP_DCS=0;

   P0=0x08;
   DISP_PCS=1;
   DISP_PCS=0;
   delay（5）;

}

void keyscan（）
 {
    MOTOR_CS=0;		 //关闭蜂鸣器片选
    LED_CS=0;		 //关闭流水灯片选
    {
    P1=0x7f;
    temp=P1;
	temp=temp&0x0f;
    if（temp!=0x0f）
    {
     	delay（10）;
      	if（temp!=0x0f）		//----------消抖
        {
        	temp=P1;
	        switch（temp）
	        {
	          case 0x7e:		 //扫描到第一个键，按键按下行列都为0
	               key=0;		 //设置按键对应的数值为0
				   wei++;		 //每按下一次位数就会加1
	               break;

	          case 0x7d:
	               key=1;		 //设置按键对应的数值为1
				   wei++;
	               break;

	          case 0x7b:
	               key=2;		  //设置按键对应的数值为2
				   wei++;
	               break;

	          case 0x77:
	               key=3;
				   wei++;		  //设置按键对应的数值为3
	               break;
	    	}
			while（temp!=0x0f）
	        {
	           temp=P1;
	           temp=temp&0x0f;
	        }
		    fm（）;					//扫描到这一行的每一个键都调用蜂鸣器响1秒程序
         }
    }
    P1=0xbf;					//给P1赋值，第二行为0其他都为1
    temp=P1;
	temp=temp&0x0f;
    if（temp!=0x0f）
    {
        delay（10）;
        if（temp!=0x0f）
        {
	        temp=P1;
	        switch（temp）
	        {
		          case 0xbe:
		               key=4;		  //设置按键对应的数值为4
					   wei++;
		               break;

		          case 0xbd:
		               key=5;		  //设置按键对应的数值为5
					   wei++;
		               break;

		          case 0xbb:
		               key=6;		 //设置按键对应的数值为6
					   wei++;
		               break;

		          case 0xb7:
		               key=7;		 //设置按键对应的数值为7
					   wei++;
		               break;
	         }

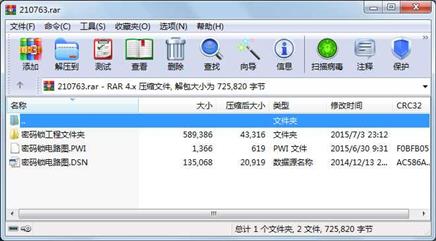

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       1366  2015-06-30 09:31  密码锁电路图.PWI

     文件        925  2015-06-30 09:56  密码锁工程文件夹\DISPLAY.lst

     文件         19  2015-06-30 08:19  密码锁工程文件夹\ExtDll.iex

     文件       6106  2015-06-30 20:26  密码锁工程文件夹\mms.c

     文件      14802  2015-07-01 22:52  密码锁工程文件夹\mms.LST

     文件      11499  2015-07-01 22:52  密码锁工程文件夹\mms.OBJ

     文件       6376  2010-09-03 17:12  密码锁工程文件夹\STARTUP.A51

     文件      14058  2015-06-29 08:13  密码锁工程文件夹\STARTUP.LST

     文件        749  2015-06-29 08:13  密码锁工程文件夹\STARTUP.OBJ

     文件       9697  2015-07-01 22:52  密码锁工程文件夹\密码锁

     文件       2502  2015-07-01 22:52  密码锁工程文件夹\密码锁.hex

     文件         26  2015-07-01 22:52  密码锁工程文件夹\密码锁.lnp

     文件      15185  2015-07-01 22:52  密码锁工程文件夹\密码锁.M51

     文件        216  2015-07-03 22:57  密码锁工程文件夹\密码锁.plg

     文件     235200  2015-07-03 22:57  密码锁工程文件夹\密码锁.uvgui.Administrator

     文件     233222  2015-07-02 00:01  密码锁工程文件夹\密码锁.uvgui_Administrator.bak

     文件       6047  2015-07-03 22:57  密码锁工程文件夹\密码锁.uvopt

     文件      13268  2015-06-29 08:14  密码锁工程文件夹\密码锁.uvproj

     文件       6049  2015-07-02 00:01  密码锁工程文件夹\密码锁_uvopt.bak

     文件      13440  2015-06-28 10:15  密码锁工程文件夹\密码锁_uvproj.bak

     文件     135068  2014-12-13 22:31  密码锁电路图.DSN

     目录          0  2015-07-03 23:12  密码锁工程文件夹

----------- ---------  ---------- -----  ----

               725820                    22
