ADC0809 双通道采集 proteus数码管显示

adc0809双通道显示 在proteus上仿真通过 有驱动

 #include
unsigned char code dispbitcode[]={0x3f0x060x5b0x4f0x660x6d0x7d0x070x7f0x6f};
unsigned char dispbuf[4];
unsigned int i;
unsigned int j;
unsigned char getdataV1=0  getdataV2=0;
bit flag  flag1;
unsigned int temptemp1;
sbit ST=P3^0;  //启动信号  一个下下降沿
sbit OE=P3^1;	//OE=1的时候 取数据
sbit EOC=P3^2;  //判断是否转换完毕
sbit CLK=P3^3;   //时钟脉冲

sbit P34=P3^4;     // A
sbit P35=P3^5;     // B
sbit P36=P3^6;	   // C  通道选择

sbit P20=P2^0;
sbit P21=P2^1;
sbit P22=P2^2;
sbit P23=P2^3;  //数码管选择

sbit P17=P1^7; //数码管的DP

sbit K1=P2^6; //通道1 开启采集
sbit K2=P2^7; //通道1 停止采集

sbit K3=P2^4;   //通道2 开启采集
sbit K4=P2^5;   //通道2 停止采集
void TimeInitial（）;
void Delay（unsigned int i）;

void TimeInitial（）
{
    TMOD=0x10;
    TH1=（65536-200）/256;     //0.2ms
    TL1=（65536-200）%256;
    EA=1;
    ET1=1;
    TR1=1;
 }
void Delay（unsigned int i）
{
     unsigned int j;
     for（;i>0;i--）
     for（j=0;j<125;j++）;
}

void Display（）

{
    P1=dispbitcode[dispbuf[3]];
	P17=1;    //小数点
	//P2=0X0E;
	P20=0;
	P21=1;
	P22=1;
	P23=1;
	Delay（5）;
    P1=0x00;

	P1=dispbitcode[dispbuf[2]];
//	P2=0X0D;
	P20=1;
	P21=0;
	P22=1;
	P23=1;
    Delay（5）;
    P1=0x00;

	P1=dispbitcode[dispbuf[1]];
   // P2=0X0B;
	P20=1;
	P21=1;
	P22=0;
	P23=1;
    Delay（5）;
    P1=0x00;

	P1=dispbitcode[dispbuf[0]];
    //P2=0X07;
	P20=1;
	P21=1;
	P22=1;
	P23=0;
    Delay（5）;
    P1=0x00;
}

void ADC0808_Start（）
{
      P34=0;  //通道0
      P35=0;
      P36=0;

	  OE=0;
	  ST=1;
	  ST=0;
	  Delay（1）;
	  while（EOC==0）;
	  OE=1;
	  getdataV1=P0;
	  OE=0;
}

void ADC0808_Start1（）
{
      P34=1;    //通道1
      P35=0;
      P36=0;

	  OE=0;
	  ST=1;
	  ST=0;
	  Delay（1）;
	  while（EOC==0）;
	  OE=1;
	  getdataV2=P0;
	  OE=0;
}
void main（）
{
     TimeInitial（）;
	 K1=1K2=1K3=1K4=1;
	 ST=1;
     while（1）
    {
	  if（K1==0 && K3==1）
	   {
	    flag=1;	  //启动 通道1
		flag1=0;
	   }
	  else if（K1==1&& K3==0）
	  {
	    flag=0;
		flag1=1;
	  }
	  else if（K2==0）
	  {
	    flag=0;
	  }
	  else if（K4==0）
	  {
	     flag1=0;
	  }
	   Display（）;  //为了屏幕上有显示。

	  if（flag==1）
	  {
		   ADC0808_Start（）;
		   temp=getdataV1*5.0/255*1000;   //获得电压。  //要和参考电压一致
		   dispbuf[0]=temp%10;       //个位
	       dispbuf[1]=temp/10%10;	   //十位
	       dispbuf[2]=temp/100%10;   //百位
	       dispbuf[3]=temp/1000;     //千位
	       //Display（）;	   //放到这里不可以的
	  }
	  else
	  {
	  	ST=1;	 //停止AD启动
	  }
	  if（flag1==1）
	  {
	  	   ADC0808_Start1（）;
		   temp1=getdataV2*5.0/255*1000;   //获得电压。  //要和参考电压一致
		   dispbuf[0]=temp1%10;            //个位
	       dispbuf[1]=temp1/10%10;	     //十位
	       dispbuf[2]=temp1/100%10;       //百位
	       dispbuf[3]=temp1/1000;         //千位

	  }
	  else if（flag1==0）
	  {
	  		ST=1;	 //停止AD启动
	  }
    }
}

void t1（void） interrupt 3 using 0
 {
     TH1=（

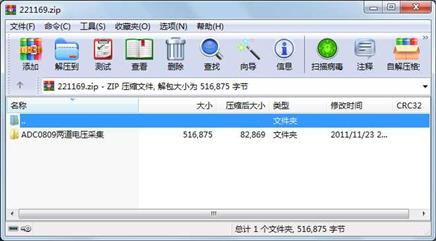

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2011-11-23 23:38  ADC0809两道电压采集\
     文件        8447  2011-11-25 11:44  ADC0809两道电压采集\0809测试
     文件        3206  2011-11-25 11:46  ADC0809两道电压采集\0809测试.c
     文件        3987  2011-11-25 11:44  ADC0809两道电压采集\0809测试.hex
     文件          48  2011-11-25 11:44  ADC0809两道电压采集\0809测试.lnp
     文件        7617  2011-11-25 11:44  ADC0809两道电压采集\0809测试.LST
     文件       12360  2011-11-25 11:44  ADC0809两道电压采集\0809测试.M51
     文件        8656  2011-11-25 11:44  ADC0809两道电压采集\0809测试.OBJ
     文件         978  2010-07-03 13:03  ADC0809两道电压采集\0809测试.opt.bak
     文件        3528  2011-11-25 11:46  ADC0809两道电压采集\0809测试.plg
     文件        2113  2010-07-03 11:05  ADC0809两道电压采集\0809测试.Uv2.bak
     文件       55707  2011-11-25 11:46  ADC0809两道电压采集\0809测试.uvopt
     文件       13244  2011-11-23 23:37  ADC0809两道电压采集\0809测试.uvproj
     文件         978  2010-07-03 11:05  ADC0809两道电压采集\0809测试_Opt.Bak
     文件           0  2010-07-03 09:29  ADC0809两道电压采集\0809测试_Uv2.Bak
     文件       55713  2011-11-24 11:30  ADC0809两道电压采集\0809测试_uvopt.bak
     文件       13245  2011-11-22 21:23  ADC0809两道电压采集\0809测试_uvproj.bak
     文件      163058  2011-11-25 10:33  ADC0809两道电压采集\Last Loaded 数据采集.DBK
     文件      163248  2011-11-25 11:46  ADC0809两道电压采集\数据采集.DSN
     文件         742  2011-11-25 11:46  ADC0809两道电压采集\数据采集.PWI
