AD5422_STM32驱动程序

STM32驱动AD5422，亲测可用，AD5412同样适用

/***************************************************************************

 Author        : FangZheng - CAST

 Date          : Jun 12th 2012

 File          : ad5422_IO.c

 Hardware      : STM32 and AD5422

 Description   : Use the GPIO to simulate the SPI communication of AD5422

***************************************************************************/
#include “stm32f10x_gpio.h“
#include “ad5422_io.h“


  #define SET_CLEAR（）	GPIOC->BSRR  = GPIO_Pin_8	//PC8->CLEAR
  #define CLR_CLEAR（）	GPIOC->BRR   = GPIO_Pin_8

  #define SET_LATCH（）	GPIOC->BSRR  = GPIO_Pin_3	//PC3->LATCH
  #define CLR_LATCH（）	GPIOC->BRR   = GPIO_Pin_3

  #define SET_SCL（）		GPIOC->BSRR  = GPIO_Pin_2	//PC2->SCLK
  #define CLR_SCL（）		GPIOC->BRR   = GPIO_Pin_2

  #define SET_SDO（）		GPIOC->BSRR  = GPIO_Pin_1	//PC1->SDIN
  #define CLR_SDO（）		GPIOC->BRR   = GPIO_Pin_1

  #define GET_SDI（）     GPIO_ReadInputDataBit（GPIOC GPIO_Pin_0） //PC0->SDO



void ad54x2_delay （int length）
{
	while （length >0）
    	length--;
}

//---------------------------------
//void WriteToAD5422（unsigned char countunsigned char *buf）;
//---------------------------------
//Function that writes to the AD5422 via the SPI port.
//--------------------------------------------------------------------------------
void WriteToAD5422（unsigned char countunsigned char *buf）
{

	unsigned	char	ValueToWrite = 0;
    unsigned	char	i = 0;
	unsigned	char	j = 0;


	CLR_LATCH（）;

	for （ i=count;i>0;i-- ）
 	{
	 	ValueToWrite =	*（buf+i-1）;
		for （j=0; j<8; j++）
		{
			CLR_SCL（）;
			if（0x80 == （ValueToWrite & 0x80））
			{
				SET_SDO（）;	    //Send one to SDIN pin of AD5422
			}
			else
			{
				CLR_SDO（）;	    //Send zero to SDIN pin of AD5422
			}

			ad54x2_delay（1）;
			SET_SCL（）;
			ad54x2_delay（1）;
			ValueToWrite <<= 1;	//Rotate data

		}

	}
	CLR_SCL（）;
	ad54x2_delay（1）;
	SET_LATCH（）;
	ad54x2_delay（20）;
}


//---------------------------------
//ReadFromAD5422（）;
//---------------------------------
//Function that reads from the AD5422 via the SPI port.
//--------------------------------------------------------------------------------
void ReadFromAD5422（unsigned char countunsigned char *buf）
{
	unsigned	char	i = 0;
	unsigned	char	j = 0;
	unsigned	char  	iTemp = 0;
	unsigned	char  	RotateData = 0;

	CLR_LATCH（）;

	for（j=count; j>0; j--）
	{
		for（i=0; i<8; i++）
		{
		    CLR_SCL（）;
			RotateData <<= 1;		//Rotate data
			ad54x2_delay（1）;
			CLR_SDO（）;				//Write a nop condition when read the data.
			iTemp = GET_SDI（）;		//Read SDO of AD5422
			SET_SCL（）;
			if（iTemp == 1）
			{
				RotateData |= 1;
			}
			ad54x2_delay（1）;

		}
		*（buf+j-1）= RotateData;
	}
	CLR_SCL（）;
	ad54x2_delay（1）;
	SET_LATCH（）;
	ad54x2_delay（20）;
}
//---------------------------------
//ReadFromAD5422（）;
//---------------------------------
//
//----------------------------------------------------------

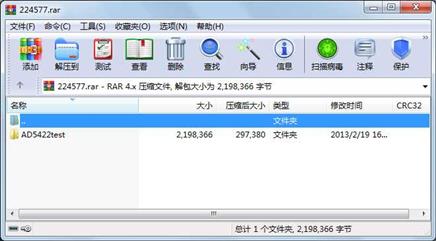

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       4728  2012-06-12 09:57  AD5422test\GPIO\GPIO.opt.bak

     文件        152  2009-10-20 11:15  AD5422test\GPIO\GPIO.plg

     文件       4929  2009-10-20 11:31  AD5422test\GPIO\GPIO.Uv2.bak

    .......     77847  2013-02-19 16:21  AD5422test\GPIO\GPIO.uvopt

    .......     56984  2013-02-19 16:18  AD5422test\GPIO\GPIO.uvproj

     文件       4728  2012-06-12 09:14  AD5422test\GPIO\GPIO_Opt.Bak

     文件         71  2009-10-20 11:15  AD5422test\GPIO\GPIO_Target 1.dep

     文件          0  2009-10-20 11:15  AD5422test\GPIO\GPIO_Uv2.Bak

    .......     77849  2013-02-19 16:21  AD5422test\GPIO\GPIO_uvopt.bak

    .......     60642  2012-06-15 09:37  AD5422test\GPIO\GPIO_uvproj.bak

     文件      18651  2012-09-17 21:45  AD5422test\GPIO\JlinkLog.txt

     文件         19  2012-09-17 21:44  AD5422test\GPIO\Obj\ExtDll.iex

     文件        270  2013-02-19 16:21  AD5422test\GPIO\Obj\GPIO.plg

     文件        479  2012-06-12 09:59  AD5422test\GPIO\Obj\GPIO.sct

     文件       1493  2013-02-19 16:20  AD5422test\GPIO\Obj\GPIO.tra

     文件        479  2012-06-12 08:41  AD5422test\GPIO\Obj\GPIO_sct.Bak

     文件       3685  2013-02-19 16:18  AD5422test\GPIO\Source\AD542X\ad5422_IO.c

     文件       2217  2013-02-19 16:19  AD5422test\GPIO\Source\AD542X\ad5422_IO.h

     文件      25286  2009-06-23 15:46  AD5422test\GPIO\Source\App\font.h

     文件      20605  2009-10-16 15:23  AD5422test\GPIO\Source\App\GLCD.c

     文件       3985  2009-08-28 15:49  AD5422test\GPIO\Source\App\GLCD.h

     文件       4691  2013-02-19 16:20  AD5422test\GPIO\Source\App\main.c

     文件       3125  2009-10-16 17:05  AD5422test\GPIO\Source\App\stm32f10x_conf.h

     文件       4285  2009-08-28 16:54  AD5422test\GPIO\Source\App\stm32f10x_it.c

     文件       1976  2009-06-23 13:55  AD5422test\GPIO\Source\App\stm32f10x_it.h

     文件       1171  2009-10-16 15:51  AD5422test\GPIO\Source\App\USART.c

     文件        245  2009-10-16 15:50  AD5422test\GPIO\Source\App\USART.h

     文件      17206  2009-06-23 13:55  AD5422test\GPIO\Source\CMSIS\Core\CM3\core_cm3.c

     文件      46533  2009-06-23 13:55  AD5422test\GPIO\Source\CMSIS\Core\CM3\core_cm3.h

     文件      15600  2009-06-23 13:55  AD5422test\GPIO\Source\CMSIS\Core\CM3\startup\arm\startup_stm32f10x_cl.s

............此处省略81个文件信息
