基于单片机的甲烷监测系统

基于单片机的甲烷监测系统。这是protues软件仿真资料。

#include
/*-----------------*/
#define Up_level 256*0.7			//设置报警上限是70%的浓度
/*-----------------*/
sbit ADC_ALE = P3^5;				//AD采集控制引脚
sbit ADC_STR = P3^4;
sbit ADC_EOC = P3^3;
sbit ADC_OE  = P3^2;
#define ADC_DAT P1
/*-----------------*/
sbit LED1 = P2^7;					//数码管控制引脚
sbit LED2 = P2^6;
sbit LED3 = P2^4;
sbit LED4 = P2^3;
#define DPY P0
/*-----------------*/
sbit LED_R = P2^1;					//指示灯引脚
sbit LED_G = P2^0;
/*-----------------*/
void delay（unsigned int a）
{									//延时函数 1MS/次
	unsigned char data i;
	while（ --a != 0）
		for（i = 0; i < 125; i++）;   //i 从0加到125，CPU大概就耗时1毫秒
}
unsigned char ADC_convert（void）
{									//对固定通道7进行采集
	unsigned char data shuju;
	ADC_ALE=1;			//锁存地址
	ADC_STR=1;			//启动转换
	ADC_ALE=0;			//
	ADC_STR=0;			//
	delay（5）;			//延时
	while（!ADC_EOC）;	//等待转换结束
	ADC_OE=1;			//打开输出使能
	shuju=ADC_DAT;		//读转换数据
	ADC_OE=0;			//关闭输出使能
	return shuju;		//返回结果
}
void display（unsigned char ptr[]）
{
	static unsigned char data i;
	unsigned char code hang[4]={0x800x400x200x10};
								//显示数值的字码
	unsigned char code duan[10]={0x5F0x440x9D0xD50xC60xD30xDB0x450xDF0xD7};
	P0=0;						//关显示
	P2=P2 & 0x27;				//关闭当前行
	if（i<3）						//i在0－3循环计数
		i=i+1;
	else
		i=0;
	P2=P2 | hang[i];			//切换到要显示的位
	if （i==2）
		P0=duan[ptr[i]] | 0x20;	//送显示数据 加小数点
	else
		P0=duan[ptr[i]];		//送显示数据
}
void main（void）
{
	unsigned char data ad_shuju;
	unsigned char data baifenshu[4];		//保存显示百分比的数组
	unsigned char data cnt;					//显示的计扫描数器
	unsigned int data tmp;					//计算百分比的临时变量
	P0=0x00;								//关闭显示
	//端口初始化
	P2=0xff;
	P3=0xff;
	ADC_ALE=0;			//
	ADC_STR=0;			//
	ADC_OE=0;			//
	while（1）
	{
		for（cnt=0;cnt<12;cnt++）				//扫描显示12次，读一次AD
		{
			display（&baifenshu）;
			delay（5）;
		}
		ad_shuju=ADC_convert（）;				//读AD数据
		tmp=（（unsigned int）ad_shuju）*200/51;//计算 放大到0－1000，注意化简，不然会计算溢出得不到正确结果	//ad_shuju*1000/255;
		baifenshu[0]=tmp/1000%10;			//取百分比百位
		baifenshu[1]=tmp/100%10;			//取百分比十位
		baifenshu[2]=tmp/10%10;				//取百分比个位（带小数点）
		baifenshu[3]=tmp%10;				//取百分比十分位
		if （ad_shuju > Up_level）			//浓度很高，超过上限
		{
			LED_R=0;						//红灯亮
			LED_G=1;
		}
		else								//低，低于下限
		{
			LED_R=1;						//绿灯亮
			LED_G=0;
		}
	}
}

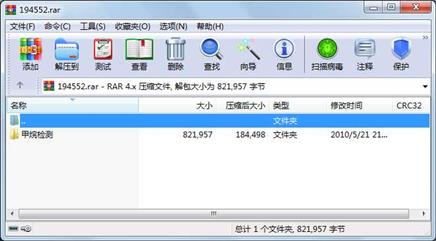

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件      52224  2010-05-20 18:00  甲烷检测\AD采集.vsd

     文件      10752  2010-05-20 17:41  甲烷检测\Backup of Sheet1.XLS

     文件     241664  2010-05-21 21:42  甲烷检测\jiawan.ddb

     文件      34816  2007-12-24 10:10  甲烷检测\QM-N5.doc

     文件      35127  2010-05-20 16:09  甲烷检测\QM-N5.jpg

     文件      51200  2010-05-20 17:54  甲烷检测\主程序.vsd

     文件      52224  2010-05-20 18:09  甲烷检测\数码显示.vsd

     文件     143493  2010-05-20 16:46  甲烷检测\软件及仿真\Last Loaded 仿真.DBK

     文件       5115  2002-04-16 14:32  甲烷检测\软件及仿真\STARTUP.A51

     文件      11665  2010-05-20 16:42  甲烷检测\软件及仿真\STARTUP.LST

     文件        749  2010-05-20 16:42  甲烷检测\软件及仿真\STARTUP.OBJ

     文件       5786  2010-05-20 16:42  甲烷检测\软件及仿真\test

     文件       1957  2010-05-20 16:42  甲烷检测\软件及仿真\test.hex

     文件         56  2010-05-20 16:42  甲烷检测\软件及仿真\test.lnp

     文件       9322  2010-05-20 16:42  甲烷检测\软件及仿真\test.M51

     文件       1523  2010-05-21 13:20  甲烷检测\软件及仿真\test.Opt

     文件        192  2010-05-21 13:20  甲烷检测\软件及仿真\test.plg

     文件       2037  2010-05-21 13:20  甲烷检测\软件及仿真\test.Uv2

    .......      1523  2010-05-20 18:15  甲烷检测\软件及仿真\test_Opt.Bak

    .......      2144  2010-05-20 18:15  甲烷检测\软件及仿真\test_Uv2.Bak

     文件     143493  2010-05-20 18:15  甲烷检测\软件及仿真\仿真.DSN

     文件        742  2010-05-21 13:19  甲烷检测\软件及仿真\仿真.PWI

     文件       2495  2010-05-20 18:15  甲烷检测\软件及仿真\甲烷.c

     文件       6427  2010-05-20 16:42  甲烷检测\软件及仿真\甲烷.LST

     文件       5231  2010-05-20 16:42  甲烷检测\软件及仿真\甲烷.OBJ

     目录          0  2010-05-21 13:20  甲烷检测\软件及仿真

     目录          0  2010-05-21 21:43  甲烷检测

----------- ---------  ---------- -----  ----

               821957                    27
