资源简介

适用于51单片机,4*4矩阵键盘,led数字屏,有c代码带仿真(keil uvision4),可显示数字0-9,字母A-O,“熄灭”“自定义”

资源截图

代码片段和文件信息

#include
#define uchar unsigned char
#define uint  unsigned int
sbit we = P2^7;
sbit du = P2^6;
uchar code leddata[]={

                0x3F  //“0“
                0x06  //“1“
                0x5B  //“2“
                0x4F  //“3“
                0x66  //“4“
                0x6D  //“5“
                0x7D  //“6“
                0x07  //“7“
                0x7F  //“8“
                0x6F  //“9“
                0x77  //“A“
                0x7C  //“B“
                0x39  //“C“
                0x5E  //“D“
                0x79  //“E“
                0x71  //“F“
                0x76  //“H“
                0x38  //“L“
                0x37  //“n“
                0x3E  //“u“
                0x73  //“P“
                0x5C  //“o“
                0x40  //“-“
                0x00  //熄灭
                0x00  //自定义

                         };
void delay(uint z)
{
uint xy;
for(x = z; x > 0; x--)
for(y = 114; y > 0 ; y--);
}


uchar KeyScan() //带返回值的子函数
{
uchar cord_lcord_h;//声明列线和行线的值的储存变量
P3 = 0x0f;//0000 1111
if( (P3 & 0x0f) != 0x0f)//判断是否有按键按下
{
delay(5);//软件消抖
if( (P3 & 0x0f) != 0x0f)//判断是否有按键按下
{
  cord_h = P3 & 0x0f;// 储存行线值
  P3 = cord_l | 0xf0;
  cord_l = P3 & 0xf0;// 储存列线值
  while( (P3 & 0xf0) != 0xf0 );//松手检测
  return (cord_l + cord_h);//返回键值码
}
}

}

void KeyPro()
{
switch( KeyScan() )
{
  //第一行键值码
case 0xee: P0 = leddata[0]; break;
case 0xde: P0 = leddata[1]; break;
case 0xbe: P0 = leddata[2]; break;
case 0x7e: P0 = leddata[3]; break;

//第二行键值码
case 0xed: P0 = leddata[4]; break;
case 0xdd: P0 = leddata[5]; break;
case 0xbd: P0 = leddata[6]; break;
case 0x7d: P0 = leddata[7]; break;

//第三行键值码
case 0xeb: P0 = leddata[8]; break;
case 0xdb: P0 = leddata[9]; break;
case 0xbb: P0 = leddata[10]; break;
case 0x7b: P0 = leddata[11]; break;

//第四行键值码
case 0xe7: P0 = leddata[12]; break;
case 0xd7: P0 = leddata[13]; break;
case 0xb7: P0 = leddata[14]; break;
case 0x77: P0 = leddata[15]; break;
//独立键盘
case 0xfe: P0 = leddata[16]; break;
case 0xfd: P0 = leddata[17]; break;
case 0xfb: P0 = leddata[18]; break;
case 0xf7: P0 = leddata[19]; break;
}
}

void main()
{
we = 1;//打开位选
P0 = 0;//八位数码管全显示
we = 0;//锁存位选

du = 1;//打开段选端
P0 = leddata[22];
while(1)
{

  KeyPro();//提取键值码并且送不同数值给数码管显示
}
}

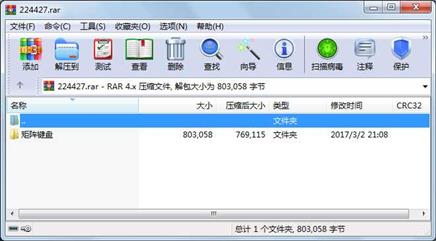

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       3683  2014-08-11 21:00  矩阵键盘\KeyScan

     文件       2610  2014-08-11 21:00  矩阵键盘\KeyScan.c

     文件       1087  2014-08-11 21:00  矩阵键盘\KeyScan.hex

     文件         46  2014-08-11 21:00  矩阵键盘\KeyScan.lnp

     文件       5979  2014-08-11 21:00  矩阵键盘\KeyScan.LST

     文件       5820  2014-08-11 21:00  矩阵键盘\KeyScan.M51

     文件       4207  2014-08-11 21:00  矩阵键盘\KeyScan.OBJ

     文件        984  2014-08-11 21:48  矩阵键盘\KeyScan.Opt

     文件        178  2014-08-11 21:48  矩阵键盘\KeyScan.plg

     文件       2149  2014-05-23 22:43  矩阵键盘\KeyScan.Uv2

     文件        992  2014-08-11 21:48  矩阵键盘\KeyScan_Opt.Bak

     文件          0  2014-05-23 21:21  矩阵键盘\KeyScan_Uv2.Bak

     文件     775323  2014-07-15 09:18  矩阵键盘\矩阵键盘.jpg

     目录          0  2017-03-02 21:08  矩阵键盘

----------- ---------  ---------- -----  ----

               803058                    14
