数字时钟设计内含原理图、源代码、实物照片

课题研究目的： 主要内容： 利用单片机，时钟芯片，显示器，蜂鸣器，按键设计一款数字时钟，通过单片机烧入的程序实现以下功能： 1、能够显示年、月、日、星期、时、分、秒，并能够随时校准时间； 2、能够整点报时； 3、具有闹钟功能； 4、能够在闹钟和时钟之间进行切换； 在实现数字时钟功能的基础上，了解所选芯片功能、工作原理，对实物调试，会绘制系统框图。 从而培养综合运用所学的基础知识、基本技能进行分析和解决实际问题的能力、 利用单片机进行应用系统开发的能力，掌握单片机各个引脚接口设计。

#include“ds1302.h“

//---DS1302写入和读取时分秒的地址命令---//
//---秒分时日月周年 最低位读写位;-------//
uchar code READ_RTC_ADDR[7] = {0x81 0x83 0x85 0x87 0x89 0x8b 0x8d};
uchar code WRITE_RTC_ADDR[7] = {0x80 0x82 0x84 0x86 0x88 0x8a 0x8c};

//---DS1302时钟初始化2013年1月1日星期二12点00分00秒。---//
//---存储顺序是秒分时日月周年存储格式是用BCD码---//
uchar TIME[7] = {0 35 0x17 0x25 0x04 0x02 0x17};

/*******************************************************************************
* 函 数 名         : Ds1302Write
* 函数功能		   : 向DS1302命令（地址+数据）
* 输    入         : addrdat
* 输    出         : 无
*******************************************************************************/

void Ds1302Write（uchar addr uchar dat）
{
	uchar n;
	RST = 0;
	_nop_（）;

	SCLK = 0;//先将SCLK置低电平。
	_nop_（）;
	RST = 1; //然后将RST（CE）置高电平。
	_nop_（）;

	for （n=0; n<8; n++）//开始传送八位地址命令
	{
		DSIO = addr & 0x01;//数据从低位开始传送
		addr >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据
		_nop_（）;
		SCLK = 0;
		_nop_（）;
	}
	for （n=0; n<8; n++）//写入8位数据
	{
		DSIO = dat & 0x01;
		dat >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据
		_nop_（）;
		SCLK = 0;
		_nop_（）;
	}

	RST = 0;//传送数据结束
	_nop_（）;
}

/*******************************************************************************
* 函 数 名         : Ds1302Read
* 函数功能		   : 读取一个地址的数据
* 输    入         : addr
* 输    出         : dat
*******************************************************************************/

uchar Ds1302Read（uchar addr）
{
	uchar ndatdat1;
	RST = 0;
	_nop_（）;

	SCLK = 0;//先将SCLK置低电平。
	_nop_（）;
	RST = 1;//然后将RST（CE）置高电平。
	_nop_（）;

	for（n=0; n<8; n++）//开始传送八位地址命令
	{
		DSIO = addr & 0x01;//数据从低位开始传送
		addr >>= 1;
		SCLK = 1;//数据在上升沿时，DS1302读取数据
		_nop_（）;
		SCLK = 0;//DS1302下降沿时，放置数据
		_nop_（）;
	}
	_nop_（）;
	for（n=0; n<8; n++）//读取8位数据
	{
		dat1 = DSIO;//从最低位开始接收
		dat = （dat>>1） | （dat1<<7）;
		SCLK = 1;
		_nop_（）;
		SCLK = 0;//DS1302下降沿时，放置数据
		_nop_（）;
	}

	RST = 0;
	_nop_（）;	//以下为DS1302复位的稳定时间必须的。
	SCLK = 1;
	_nop_（）;
	DSIO = 0;
	_nop_（）;
	DSIO = 1;
	_nop_（）;
	return dat;
}

/*******************************************************************************
* 函 数 名         : Ds1302Init
* 函数功能		   : 初始化DS1302.
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

void Ds1302Init（）
{
	uchar n;
	Ds1302Write（0x8E0X00）;		 //禁止写保护，就是关闭写保护功能
	for （n=0; n<7; n++）//写入7个字节的时钟信号：分秒时日月周年
	{
		Ds1302Write（WRITE_RTC_ADDR[n]TIME[n]）;
	}
	Ds1302Write（0x8E0x80）;		 //打开写保护功能
}

/*******************************************************************************
* 函 数 名         : Ds1302ReadTime
* 函数功能		   : 读取时钟信息
* 输    入         : 无
* 输    出         : 无
*******************************************************************************/

void Ds1302ReadTime（）
{
	uchar n;
	for （n=0; n<7; n++）//读取7个字节的时钟信号：分秒时日月周年
	{
		TIME[n] = Ds1302Read（READ_RTC_ADDR[n]）;
	}

}

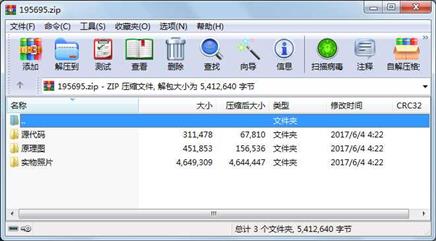

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2017-06-04 04:22  原理图\
     目录           0  2017-06-04 04:22  原理图\__Previews\
     文件       62108  2017-04-23 13:04  原理图\__Previews\数字时钟设计.SchDocPreview
     文件      242289  2017-04-21 17:46  原理图\数字时钟设计.PDF
     文件      147456  2017-04-23 09:33  原理图\数字时钟设计.SchDoc
     目录           0  2017-06-04 04:22  实物照片\
     文件     2123615  2017-05-01 17:42  实物照片\IMG_2189.JPG
     文件     2525694  2017-05-01 17:42  实物照片\IMG_2190.JPG
     目录           0  2017-06-04 04:22  源代码\
     文件        3311  2017-04-25 17:35  源代码\ds1302.c
     文件         534  2017-04-25 17:33  源代码\ds1302.h
     文件        4707  2017-04-01 13:32  源代码\EEPROM.c
     文件         597  2017-04-11 15:45  源代码\EEPROM.h
     文件         861  2017-04-25 12:39  源代码\jq8400.c
     文件         259  2017-04-26 20:46  源代码\jq8400.h
     文件        1363  2017-04-26 20:39  源代码\key.c
     文件         417  2017-04-25 17:30  源代码\key.h
     文件        2246  2017-04-11 22:51  源代码\lcd.c
     文件         911  2017-04-11 22:51  源代码\lcd.h
     目录           0  2017-06-04 04:22  源代码\Listings\
     文件        7131  2017-04-27 14:36  源代码\Listings\ds1302.lst
     文件        9286  2017-04-19 14:47  源代码\Listings\EEPROM.lst
     文件        2428  2017-04-27 14:36  源代码\Listings\jq8400.lst
     文件        5564  2017-04-27 14:36  源代码\Listings\key.lst
     文件        4686  2017-04-27 14:36  源代码\Listings\lcd.lst
     文件       29587  2017-04-27 15:13  源代码\Listings\main.lst
     文件       37675  2017-04-27 15:13  源代码\Listings\Project.m51
     文件       14155  2017-04-27 14:36  源代码\Listings\STARTUP.lst
     文件        8186  2017-04-27 15:13  源代码\main.c
     目录           0  2017-06-04 04:22  源代码\objects\
     文件        5891  2017-04-27 14:36  源代码\objects\ds1302.obj
............此处省略15个文件信息
