51单片机数控开关稳压电源设计15V升30-36V 0.1步进

51单片机数控开关稳压电源设计15V升30-36V 0.1v步进 有原理图 程序 pcb图

#include “12864.h“
#include

#define uchar unsigned char
#define uint  unsigned int


#define delayNOP（）; {_nop_（）;_nop_（）;_nop_（）;_nop_（）;};

void delay（uint ms）
{
	uchar i;
	while（ms--）
   {
  	 for（i = 0; i< 250; i++）
  	 	delayNOP（）;
   }
}

bit lcd_busy（）	//判断是否忙
 {
    bit result;
    LCD_RS = 0;
    LCD_RW = 1;
    LCD_EN = 1;
    delayNOP（）;
    result = （bit）（LCD_data&0x80）;
    LCD_EN = 0;
    return（result）;
 }

void lcd_wcmd（uchar cmd）  //写命令
{
   while（lcd_busy（））;
    LCD_RS = 0;
    LCD_RW = 0;
	LCD_data = cmd;
	LCD_EN = 1;
    delayNOP（）;
    LCD_EN = 0;
}

void lcd_wdat（uchar dat）  //写数据
{
   while（lcd_busy（））;
    LCD_RS = 1;
    LCD_RW = 0;
    LCD_data = dat;
	LCD_EN = 1;
	delayNOP（）;
    LCD_EN = 0;
}

void lcd_pos（uchar Xuchar Y）		//X为行，Y为列
{
   switch（X）
   {
   case 0: Y|=0x80; break;
   case 1: Y|=0x90; break;
   case 2: Y|=0x88; break;
   case 3: Y|=0x98; break;
   default : break;
   }
   lcd_wcmd（Y）;     //显示地址
}

 void disp_line（uchar xuchar yuchar *ptStr）
 {

		lcd_pos（xy）;

    while（（*ptStr）!= ‘\0‘）
    {
       lcd_wdat（*ptStr++）;      //显示字符

    }

 }

/*uchar lcd_rdat（ ）   //读液晶数据，这里未用到
{
	uchar reutrn;
	while（lcd_busy（））;
    LCD_RS = 1;
    LCD_RW = 1;
	LCD_EN = 1;
    delayNOP（）;
	reutrn=	LCD_data;
    LCD_EN = 0;
    return（reutrn）;
}*/

void lcd_init（）	//液晶初始化
{
	delay（40）;
    lcd_wcmd（0x30）;      //基本指令操作
    delay（5）;
	lcd_wcmd（0x30）;      //基本指令操作
    delay（1）;
    lcd_wcmd（0x0C）;      //显示开，关光标
    delay（5）;
    lcd_wcmd（0x01）;      //清除LCD的显示内容
    delay（5）;
	lcd_wcmd（0x06）;		 //游标自动右移，整体画面不移动
}



void  clr_screen（）
{
  lcd_wcmd（0x01）;      //清屏
   delay（5）;
}

void display（）		  //为反白做准备，目地是在图形显示时防止有噪点
{
  uchar ij;
  lcd_wcmd（0x34）;        //写数据时关闭图形显示

  for（i=0;i<32;i++）
  {
    lcd_wcmd（0x80+i）;    //先写入水平坐标值
    lcd_wcmd（0x80）;      //写入垂直坐标值
    for（j=0;j<16;j++）   //再写入两个8位元的数据
    lcd_wdat（0x00）;
    delay（1）;
  }

  for（i=0;i<32;i++）
  {
    lcd_wcmd（0x80+i）;
    lcd_wcmd（0x88）;
    for（j=0;j<16;j++）
	lcd_wdat（0x00）;
	delay（1）;
  }
  lcd_wcmd（0x36）;       //写完数据开图形显示
}

void photodisplay（uchar xuchar yuchar width）		//反白，X值为0－7，Y值为0－3，width为行反白格数
{
  uchar ijflag=0x00;
  display（）;
  if（y>1）
  {
   flag=0x08;
   y=y-2;
  }
  lcd_wcmd（0x34）;        //写数据时关闭图形显示且打开扩展指令集
	for（i=0;i<16;i++）
	{
		lcd_wcmd（0x80+（y<<4）+i）;
		lcd_wcmd（0x80+flag+x）;
		for（j=0;j		{
		lcd_wdat（0xff）;
		lcd_wdat（0xff）;
		}
		delay（1）;
	}
	lcd_wcmd（0x36）;       //写完数据开图形显示
//	lcd_wcmd（0x30）;       //从扩展指令到基本指令
}

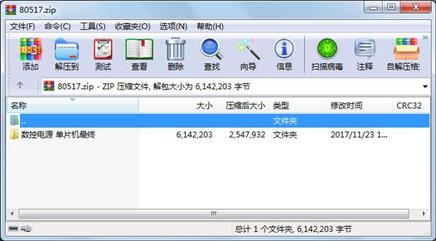

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2017-11-23 11:37  数控电源 单片机最终\
     目录           0  2018-04-28 07:38  数控电源 单片机最终\PCB板制作\
     文件       10861  2018-04-28 07:37  数控电源 单片机最终\PCB板制作\PCB1.PCBDOC.htm
     文件      147456  2017-05-07 09:30  数控电源 单片机最终\PCB板制作\PCB1.PcbDoc
     目录           0  2017-11-23 11:37  数控电源 单片机最终\PCB板制作\PCB_Project\
     文件       36693  2017-05-07 09:31  数控电源 单片机最终\PCB板制作\PCB_Project\PCB_Project.PrjPcb
     目录           0  2017-11-23 11:37  数控电源 单片机最终\PCB板制作\PCB_Project_1\
     文件      162304  2017-05-07 09:31  数控电源 单片机最终\PCB板制作\PCB_Project_1\PCB1.PcbDoc
     文件       37417  2017-05-07 09:31  数控电源 单片机最终\PCB板制作\PCB_Project_1\PCB_Project_1.PrjPcb
     文件          48  2017-05-07 09:31  数控电源 单片机最终\PCB板制作\PCB_Project_1\PCB_Project_1.PrjPcbStructure
     目录           0  2017-11-23 11:37  数控电源 单片机最终\PCB板制作\PCB_Project_1\Project Logs for PCB_Project_1\
     文件        1641  2017-05-07 09:31  数控电源 单片机最终\PCB板制作\PCB_Project_1\Project Logs for PCB_Project_1\PCB1 PCB ECO 2015-12-25 12-46-45.LOG
     文件      317952  2017-05-07 09:31  数控电源 单片机最终\PCB板制作\PCB_Project_1\Sheet1.SchDoc
     文件      301568  2017-05-07 09:30  数控电源 单片机最终\PCB板制作\原理图.SchDoc
     目录           0  2018-04-28 07:42  数控电源 单片机最终\主电路删减后\
     文件      736256  2017-05-07 09:29  数控电源 单片机最终\主电路删减后\主板.PcbDoc
     文件       10870  2018-04-28 07:40  数控电源 单片机最终\主电路删减后\主板.PcbDoc.htm
     文件        3003  2018-04-28 07:41  数控电源 单片机最终\主电路删减后\主板.pcbdoc_viewstate
     文件      141824  2017-05-07 09:28  数控电源 单片机最终\主电路删减后\电源主板.SchDoc
     文件       29516  2017-05-07 09:28  数控电源 单片机最终\主电路删减后\电源主板删减后.PrjPCB
     文件      569580  2017-08-06 21:44  数控电源 单片机最终\主电路删减后.zip
     目录           0  2018-04-28 07:52  数控电源 单片机最终\控制电路\
     文件       33396  2017-05-07 09:29  数控电源 单片机最终\控制电路\工程文件.PRJPCB
     文件      246784  2017-05-07 09:29  数控电源 单片机最终\控制电路\控制电路.PcbDoc
     文件       10870  2018-04-28 07:42  数控电源 单片机最终\控制电路\控制电路.PcbDoc.htm
     文件      125440  2017-05-07 09:29  数控电源 单片机最终\控制电路\控制电路.SchDoc
     文件        3167  2018-04-28 07:51  数控电源 单片机最终\控制电路\控制电路.pcbdoc_viewstate
     目录           0  2017-11-23 11:37  数控电源 单片机最终\电源主板\
     文件      644608  2017-05-07 09:29  数控电源 单片机最终\电源主板\主板.PcbDoc
     文件        3165  2017-08-13 06:55  数控电源 单片机最终\电源主板\主板.pcbdoc_viewstate
     文件     1301504  2017-05-07 09:30  数控电源 单片机最终\电源主板\电源主板.PcbDoc
............此处省略114个文件信息
