hls工具编写的8点fft

使用xilinx hls编写的8点fft，稍加扩展就可变为任意基二点fft，代码简洁有注释

#include “fft.h“

/*******computing the cos twiddles*********/
float cos_lookup（int n）{
	float cos_table[FFT_SIZE/4+1]={
		#include “cos_qtable.txt“
	};
	float tmp;
	int idx;
	int sign;
	if（n<=FFT_SIZE/4）{
		idx=n;
		sign=0;
	}
	else{
		idx=FFT_SIZE/4-n%（FFT_SIZE/4）;
		sign=1;
	}
	return sign? （float）-cos_table[idx]:（float）cos_table[idx];
}
/*******computing the sin twiddles*********/
float sin_lookup（int n）{
	float sin_table[FFT_SIZE/4+1]={
		#include “sin_qtable.txt“
	};
	float tmp;
	int idx;
	if（n<=FFT_SIZE/4）{
		idx=n;
	}
	else{
		idx=FFT_SIZE/4-n%（FFT_SIZE/4）;
	}
	return （float）sin_table[idx];
}
/*************computing the twiddles****************/
compx twiddle_fft（int n）
{
	compx tmp;
	tmp.real=cos_lookup（n）;
	tmp.imag=-sin_lookup（n）;
	return tmp;
}

/**************complex multiply********************/
compx multiply（compx twiddlecompx data）
{
	compx tmp;
	float abcdefg;
	a=twiddle.real;
	b=twiddle.imag;
	c=data.real;
	d=data.imag;

	tmp.real=a*c-b*d;
	tmp.imag=a*d+b*c;

	return tmp;
}
/**************complex addition*******************/
compx plus（compx acompx b）{
	compx tmp;
	tmp.real=a.real+b.real;
	tmp.imag=a.imag+b.imag;
	return tmp;
}
/**************complex subtraction****************/
compx minus（compx acompx b）{
	compx tmp;
	tmp.real=a.real-b.real;
	tmp.imag=a.imag-b.imag;
	return tmp;
}

void fft（int xin[FFT_SIZE]compx xout[FFT_SIZE]）
{
	int kk;
	int k;

	compx xout1[FFT_SIZE];
	compx xout2[FFT_SIZE];
	compx twd;
	compx tmp;

	//变换地址
	int m;
	int tmpl;
	for（kk=0k=0;k		if（k			tmpl=xin[kk];
			xin[kk]=xin[k];
			xin[k]=tmpl;
		}
		m = FFT_SIZE/2;
		while（m<（kk+1））{
			kk = kk-m;
			m = m/2;
		}
		kk = kk+m;
	}

	//第一阶段
	for（k=0;k		xout1[k].real=xin[k]+xin[k+1];
		xout1[k].imag=0.0;
		xout1[k+1].real=xin[k]-xin[k+1];
		xout1[k+1].imag=0.0;
	}
	for（k=0;k		printf（“%f~~~%f\n“xout1[k].realxout1[k].imag）;
	}

	//第二阶段
	for（kk=0;kk		for（k=0;k<2;k++）{
			twd=twiddle_fft（k*FFT_SIZE/4）;
			tmp=multiply（twdxout1[k+kk+2]）;
			xout2[k+kk]=plus（xout1[k+kk]tmp）;
			xout2[k+kk+2]=minus（xout1[k+kk]tmp）;
		}
	}
	//第三阶段
	for（kk=0;kk		for（k=0;k<4;k++）{
			twd=twiddle_fft（k*FFT_SIZE/8）;
			tmp=multiply（twdxout2[k+kk+4]）;
			xout[k+kk]=plus（xout2[k+kk]tmp）;
			xout[k+kk+4]=minus（xout2[k+kk]tmp）;
		}
	}
}

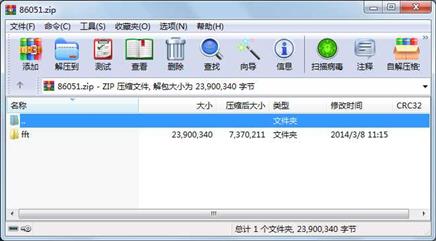

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2014-03-08 11:15  fft\
     目录           0  2014-03-08 11:15  fft\fft_prj\
     目录           0  2014-03-08 11:15  fft\fft_prj\.apc\
     目录           0  2014-03-08 11:15  fft\fft_prj\.apc\.src\
     目录           0  2014-03-08 11:15  fft\fft_prj\.apc\.tb\
     文件         667  2014-03-13 04:04  fft\fft_prj\.apc\autopilot.apfmapping
     文件       17888  2014-03-13 04:35  fft\fft_prj\.cproject
     文件        4251  2014-03-13 04:04  fft\fft_prj\.project
     目录           0  2014-03-08 11:15  fft\fft_prj\.settings\
     文件        1952  2014-03-13 02:53  fft\fft_prj\.settings\fft_prj.Debug.launch
     文件        1955  2014-03-13 02:53  fft\fft_prj\.settings\fft_prj.Release.launch
     文件         944  2014-03-13 04:35  fft\fft_prj\.vivado_hls_log_all.xml
     文件          33  2014-03-11 16:52  fft\fft_prj\cos_qtable.txt
     文件        2498  2014-03-13 04:33  fft\fft_prj\fft.c
     文件         239  2014-03-13 04:34  fft\fft_prj\fft.h
     文件         513  2014-03-13 04:29  fft\fft_prj\fft_test.c
     文件          15  2014-03-11 17:46  fft\fft_prj\in.dat
     文件          33  2014-03-11 16:53  fft\fft_prj\sin_qtable.txt
     目录           0  2014-03-08 11:15  fft\fft_prj\solution1\
     目录           0  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\
     文件          32  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\.automg_exit
     文件          22  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\.autopilot_exit
     目录           0  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\
     文件       19271  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\a.export.ll
     文件        7680  2013-09-04 04:11  fft\fft_prj\solution1\.autopilot\db\a.g
     文件        7680  2013-09-04 04:11  fft\fft_prj\solution1\.autopilot\db\a.g.0
     文件        9716  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\a.g.0.bc
     文件        9964  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\a.g.1.bc
     文件       61700  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\a.g.1.ll
     文件       10016  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\a.g.2.bc
     文件        9632  2014-03-13 04:35  fft\fft_prj\solution1\.autopilot\db\a.g.2.prechk.bc
............此处省略296个文件信息
