MC9S12XS128中文英文芯片资料+系列例程

MC9S12XS128系列例程 S12原理图收集 MC9S12C中文介绍及编程练习.pdf MC9S12XS128RMV1.pdf

MC9S12XS128系列例程--ADC

龙丘MC9S12XS128 多功能开发板
Designed by Chiu Sir
E-mailchiusir@163.com
软件版本V1.1
最后更新2009年2月16日
相关信息参考下列地址：
博客：  httplongqiu.21ic.org
淘宝店：httpshop36265907.taobao.com
------------------------------------
Code Warrior 4.7
Target  MC9S12XS128
Crystal 16.000Mhz
busclock 8.000MHz
pllclock16.000MHz

本程序主要包括以下功能：
1.设置锁相环和总线频率；
2.IO口使用；
3.共四路ATD使用及显示方法。
LED计数，根据灯亮可以读取系统循环了多少次


＃include hidef.h       common defines and macros
＃include MC9S12XS128.h      derivative information
＃include stdio.h

#pragma link_INFO DERIVATIVE mc9s12xs128

#pragma CODE_SEG DEFAULT
-----------------------------------------------------
void setbusclock（void）
{
   CLKSEL=0X00;     disengage PLL to system
    PLLCTL_PLLON=1;    turn on PLL
    SYNR=0x00  0x01;   VCOFRQ[76];SYNDIV[50]
                         fVCO= 2fOSC（SYNDIV + 1）（REFDIV + 1）
                         fPLL= fVCO（2 × POSTDIV）
                         fBUS= fPLL2
                         VCOCLK Frequency Ranges  VCOFRQ[76]
                         32MHz = fVCO = 48MHz    00
                         48MHz   fVCO = 80MHz    01
                         Reserved                  10
                         80MHz   fVCO = 120MHz   11
    REFDV=0x80  0x01;   REFFRQ[76];REFDIV[50]
                         fREF=fOSC（REFDIV + 1）
                         REFCLK Frequency Ranges  REFFRQ[76]
                         1MHz = fREF =  2MHz       00
                         2MHz   fREF =  6MHz       01
                         6MHz   fREF = 12MHz       10
                         fREF   12MHz               11
                         pllclock=2osc（1+SYNR）（1+REFDV）=32MHz;
    POSTDIV=0x00;        40 fPLL= fVCO（2xPOSTDIV）
                         If POSTDIV = $00 then fPLL is identical to fVCO （divide by one）.
    _asm（nop）;           BUS CLOCK=16M
    _asm（nop）;
    while（!（CRGFLG_LOCK==1））;   when pll is steady then use it;
    CLKSEL_PLLSEL =1;          engage PLL to system; }
-----------------------------------------------------
static void SCI_Init（void）
{
    SCI0CR2=0x2c; enable Receive Full InterruptRX enableTx enable
    SCI0BDH=0x00; busclk  8MHz19200bpsSCI0BDL=0x1a
    SCI0BDL=0x68; SCI0BDL=busclk（16SCI0BDL）
                  busclk 16MHz 9600bpsSCI0BDL=0x68
}
void uart_putchar（unsigned char ch）
{
  if （ch == ‘n‘）
  {
      while（!（SCI0SR1&0x80）） ;
      SCI0DRL= 0x0d;            output‘CR‘
     return;
  }
  while（!（SCI0SR1&0x80）） ;       keep waiting when not empty
  SCI0DRL=ch;
}

void putstr（char ch[]）
{
  unsigned char ptr=0;
  while（ch[ptr]）{
      uart_putchar（（unsigned char）ch[ptr++]）;
  }
}
unsigned char uart_getkey（void）
{
   byte res=0;
   while（!（SCI0SR1&0x80）） ;    keep waiting when not empty
   return （SCI0DRL）;
}
-----------------------------------------------------
void AD_Init（void）
{

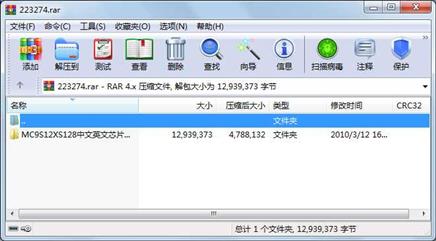

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件    1078256  2010-03-12 16:35  MC9S12XS128中文英文芯片资料+系列例程\MC9S12C中文介绍及编程练习.pdf

     文件    9648205  2010-03-10 17:59  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128RMV1.pdf

     文件       5655  2010-03-12 16:04  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程\MC9S12XS128系列例程--ADC.c

     文件       4181  2010-03-12 16:19  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程\MC9S12XS128系列例程--IOC.c

     文件       7523  2010-03-12 16:17  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程\MC9S12XS128系列例程--PWM.c

     文件       4840  2010-03-12 16:16  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程\MC9S12XS128系列例程--RTI.c

     文件       2924  2010-03-12 16:03  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程\XS128外部H7口J0口中断例程.c

     文件       6852  2010-03-12 16:06  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程\XS128超频源代码及注释.c

     文件     604527  2009-11-02 11:12  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\BDM制作方法.pdf

     文件      37394  2009-11-02 11:12  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\BDM原理图.pdf

     文件      33801  2009-11-02 11:12  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\BDM编程工具.pdf

     文件     545988  2009-03-16 12:04  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\MC9S12XS128MAA 最小系统原理图.pdf

     文件     151097  2009-03-23 21:07  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\MC9S12XS128清华原理图.pdf

     文件      32514  2010-01-07 17:47  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\【电子设计吧】MC9S12XS128-LQFP112最小系统设计图.pdf

     文件     775616  2009-03-17 22:21  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集\龙丘XSMAL最小系统板.pdf

     目录          0  2010-03-12 16:25  MC9S12XS128中文英文芯片资料+系列例程\MC9S12XS128系列例程

     目录          0  2010-03-12 16:25  MC9S12XS128中文英文芯片资料+系列例程\S12原理图收集

     目录          0  2010-03-12 16:36  MC9S12XS128中文英文芯片资料+系列例程

----------- ---------  ---------- -----  ----

             12939373                    18
