指纹模块代码例程

网购的指纹模块附带的代码例程，注释很详细，清晰易懂。

#include “fingerprint.h“

//=========全局变量==========
//u8 gRsBuf[250];				 //串行接收缓存
u8 gTxBuf[250];				   //串行发送缓存
//u8 gRsLength;

//static void delay（）
//{
//	u16 i j;
//	for （i = 0; i < 1000; i++）
//		for（j = 0; j < 10000; j++）;
//}


void TxByte（u8 temp）
{
	USART_SendData（FG_UARTtemp）;
	while （USART_GetFlagStatus（FG_UART USART_FLAG_TXE） == RESET）;
}

/*
** 函数名TxAndRsCmd
** 描述  ：串口发送子程序向DSP发送数据
** 输入  ：SCNT   发送字节数
					 RCNT   接收字节数
					 Delay  延时时间数
** 返回  ：失败  ACK_FAIL
					 成功  ACK_SUCCESS
 */

u8 TxAndRsCmd（u8 Scnt u8 Rcnt u8 Delay）
{
   u8  i j CheckSum;
	 u32 RsTimeCnt;
	 TxByte（CMD_HEAD）;		//标志头
	 CheckSum = 0;
	 for （i = 0; i < Scnt; i++）
	 {
			TxByte（gTxBuf[i]）;
			CheckSum ^= gTxBuf[i];
	 }
	 TxByte（CheckSum）;
	 TxByte（CMD_TAIL）;

	 gRsLength = 0;
	 RsTimeCnt = Delay * 120000;
	 while （gRsLength < Rcnt && RsTimeCnt > 0）
			RsTimeCnt--;

	 if （gRsLength != Rcnt）return ACK_TIMEOUT;//检验长度，如果不是就直接返回超时
	 if （gRsBuf[0] != CMD_HEAD） return ACK_FAIL;//校验包头，如果不是就直接返回错误码
	 if （gRsBuf[Rcnt - 1] != CMD_TAIL） return ACK_FAIL;//校验操作码，错误就返回操作吗
	 if （gRsBuf[1] != （gTxBuf[0]）） return ACK_FAIL;

	 CheckSum = 0;
	 for （j = 1; j < gRsLength - 1; j++） CheckSum ^= gRsBuf[j];//校验数据包
	 if （CheckSum != 0） return ACK_FAIL;
 	 return ACK_SUCCESS;
}
/*************************************BSP***********************************/
/*
**** BSP 供上一层的任务调用
**** YJF
**** 实现API
*/


/*
** 函数名GetUserCount
** 描述  ：查询用户总数子程序
** 输入  ：NULL
** 返回  ：失败  API_ACK_FAIL
**         成功  用户总数
 */
u8 GetUserCount（void）
{
  u8 m;

	gTxBuf[0] = CMD_USER_CNT;
	gTxBuf[1] = 0;
	gTxBuf[2] = 0;
	gTxBuf[3] = 0;
	gTxBuf[4] = 0;

	m = TxAndRsCmd（5 8 50）;

	if （m == ACK_SUCCESS && gRsBuf[4] == ACK_SUCCESS）
	{
	    return gRsBuf[3];//最多256个缓存用户，已经够用了，后期需要做扩展
	}
	else
	{
	 	return API_ACK_FAIL;
	}
}

/*
** 函数名GetcompareLevel
** 描述  ：读取当前比对等级
** 输入  ：NULL
** 返回  ：失败  API_ACK_FAIL
**         成功  当前比较的等级
 */
u8 GetcompareLevel（void）
{
	u8 m;

	gTxBuf[0] = CMD_COM_LEV;
	gTxBuf[1] = 0;
	gTxBuf[2] = 0;
	gTxBuf[3] = 1;
	gTxBuf[4] = 0;

	m = TxAndRsCmd（5 8 50）;

	if （m == ACK_SUCCESS && gRsBuf[4] == ACK_SUCCESS）
	{
	    return gRsBuf[3];//0-9
	}
	else
	{
	 	return API_ACK_FAIL;
	}
}

/*
** 函数名SetcompareLevel
** 描述  ：配置比较的等级，数值越大，比较越严格
** 输入  ：temp 0-9
** 返回  ：失败  API_ACK_FAIL
**         成功  当前比较的等级
 */
u8 SetcompareLevel（u8 temp）
{
	u8 m;

	gTxBuf[0] = CMD_COM_LEV;
	gTxBuf[1] = 0;
	gTxBuf[2] = temp;
	gTxBuf[3] = 0;
	gTxBuf[4] = 0;

	m = TxAndRsCmd（5 8 50）;

	if （m == ACK_SUCCESS && gRsBuf[4] == ACK_SUCCESS）
	{
	    return gRsBuf[3];
	}
	else
	{
	 	return API_ACK_FAIL;
	}
}

/*
** 函数名GetTimeOut
** 描述  ：读取超时时间
** 输入  ：NULL
** 返回  ：失败  API_ACK_FAIL
**         成功  当前超时时间
 */
u8 GetTimeOut（void）
{
	u8 m;

	gTxBuf[0] = CMD_TIMEOUT;
	gTxBuf[1] = 0;
	gTxBuf[2] = 0;

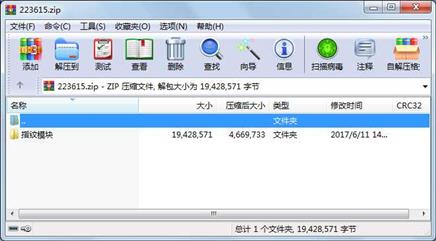

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     目录           0  2017-06-11 14:21  指纹模块\
     目录           0  2017-06-11 14:21  指纹模块\BSP\
     文件       10072  2015-10-08 12:21  指纹模块\BSP\fingerprint.c
     文件        4313  2015-10-08 12:21  指纹模块\BSP\fingerprint.h
     目录           0  2017-06-11 14:21  指纹模块\CORE\
     文件       17273  2015-10-08 12:21  指纹模块\CORE\core_cm3.c
     文件       85714  2015-10-08 12:21  指纹模块\CORE\core_cm3.h
     文件       15503  2015-10-08 12:21  指纹模块\CORE\startup_stm32f10x_hd.s
     文件         399  2015-10-08 12:21  指纹模块\keilkilll.bat
     目录           0  2017-06-11 14:21  指纹模块\OBJ\
     文件        3961  2015-10-08 12:21  指纹模块\OBJ\core_cm3.crf
     文件         123  2015-10-08 12:21  指纹模块\OBJ\core_cm3.d
     文件       11180  2015-10-08 12:21  指纹模块\OBJ\core_cm3.o
     文件      248710  2015-10-08 12:21  指纹模块\OBJ\delay.crf
     文件         673  2015-10-08 12:21  指纹模块\OBJ\delay.d
     文件      267316  2015-10-08 12:21  指纹模块\OBJ\delay.o
     文件      257939  2015-10-08 12:21  指纹模块\OBJ\fingerprint.crf
     文件         884  2015-10-08 12:21  指纹模块\OBJ\fingerprint.d
     文件      279812  2015-10-08 12:21  指纹模块\OBJ\fingerprint.o
     文件      253153  2015-10-08 12:21  指纹模块\OBJ\main.crf
     文件         737  2015-10-08 12:21  指纹模块\OBJ\main.d
     文件      270932  2015-10-08 12:21  指纹模块\OBJ\main.o
     文件      247788  2015-10-08 12:21  指纹模块\OBJ\misc.crf
     文件         635  2015-10-08 12:21  指纹模块\OBJ\misc.d
     文件      264872  2015-10-08 12:21  指纹模块\OBJ\misc.o
     文件          63  2015-10-08 12:21  指纹模块\OBJ\startup_stm32f10x_hd.d
     文件        6792  2015-10-08 12:21  指纹模块\OBJ\startup_stm32f10x_hd.o
     文件      264071  2015-10-08 12:21  指纹模块\OBJ\stm32f10x_adc.crf
     文件         770  2015-10-08 12:21  指纹模块\OBJ\stm32f10x_adc.d
     文件      288524  2015-10-08 12:21  指纹模块\OBJ\stm32f10x_adc.o
     文件      251249  2015-10-08 12:21  指纹模块\OBJ\stm32f10x_bkp.crf
............此处省略166个文件信息
