BMP位图文件解析

步骤：（1） 读取文件信息，以二进制方式打开并读取位图文件信息复制给新的变量后关闭文件；（2） 定义灰色为图文件变量，套用灰度化公式，改变RGB值，将真彩色图像转换为灰色图像；（3） 将转换成的灰色图像存储到文件夹，然后关闭文件夹，释放内存空间。（4）由于从真菜色图到灰度图的转变之后，会产生新的颜色表，需要使用（bmpFileHeader.bfOffBits += (sizeof(RGBQUAD) * 256); ） 进行改变；（5） bmp数据存储时按行从左到右、按列从下到上扫描,所以对于24位bmp文件,数据区前三个字节代表位图左下角第一个元素；

#include
#include
#include
#include
using namespace std;
BITMAPFILEHEADER bmpFileHeader; //位图文件头
BITMAPINFOHEADER bmpInfoHeader; //位图信息头
RGBQUAD *pColorTable;           //颜色表，注：24位真彩色图无颜色表
unsigned char *pBmpData;        //位图数据
unsigned char *pGrayData;       //灰度图像数据

bool readBmp（char *fileName）
{
	FILE *fp = fopen（fileName “rb“）;    //以二进制读方式打开
	if （NULL == fp）
	{
		cout << “File is opened failure!“ << endl;
		return FALSE;
	}

	//读取数据
	fread（&bmpFileHeader sizeof（BITMAPFILEHEADER） 1 fp）;
	fread（&bmpInfoHeader sizeof（BITMAPINFOHEADER） 1 fp）;
	pBmpData = new unsigned char[bmpInfoHeader.biSizeImage];   //申请空间，大小为位图数据大小
	fread（pBmpData sizeof（unsigned char） bmpInfoHeader.biSizeImage fp）;
	fclose（fp）;         //不要忘了关闭文件
	return TRUE;
}


void convert（）
{
	bmpFileHeader.bfOffBits += （sizeof（RGBQUAD） * 256）;
	bmpInfoHeader.biBitCount = 8;
	int lineBytes = （bmpInfoHeader.biWidth * 8 + 31） / 32 * 4;
	int oldLineBytes = （bmpInfoHeader.biWidth * 24 + 31） / 32 * 4;
	int oldSize = bmpInfoHeader.biSizeImage;        //原图数据大小
	bmpInfoHeader.biSizeImage = lineBytes * bmpInfoHeader.biHeight;
	//定义灰度图像的颜色表
	pColorTable = new RGBQUAD[256];
	for （int i = 0; i < 256; i++）
	{
		（*（pColorTable + i））.rgbBlue = i;
		（*（pColorTable + i））.rgbGreen = i;
		（*（pColorTable + i））.rgbRed = i;
		（*（pColorTable + i））.rgbReserved = 0;
	}
	//将RGB转换为灰度值
	int red green blue;
	BYTE gray;
	pGrayData = new unsigned char[bmpInfoHeader.biSizeImage];
	memset（pGrayData 0 bmpInfoHeader.biSizeImage）;

	for （int i = 0; i < bmpInfoHeader.biHeight; i++）
	{
		for （int j = 0; j < bmpInfoHeader.biWidth; j++）
		{
			red = *（pBmpData + i*oldLineBytes + 3 * j）;
			green = *（pBmpData + i*oldLineBytes + 3 * j + 1）;
			blue = *（pBmpData + i*oldLineBytes + 3 * j + 2）;
			gray = （BYTE）（（77 * red + 151 * green + 28 * blue） >> 8）;
			*（pGrayData + i*lineBytes + j） = gray;
		}
	}

}

bool writeBmp（char *fileName）
{
	FILE *fp = fopen（fileName “wb“）;   //以二进制写方式打开
	if （NULL == fp）
	{
		cout << “File is opened failure!“ << endl;
		return FALSE;
	}
	//写入数据
	fwrite（&bmpFileHeader sizeof（BITMAPFILEHEADER） 1 fp）;
	fwrite（&bmpInfoHeader sizeof（BITMAPINFOHEADER） 1 fp）;
	fwrite（pColorTable sizeof（RGBQUAD） 256 fp）;
	fwrite（pGrayData sizeof（unsigned char） bmpInfoHeader.biSizeImage fp）;
	fclose（fp）;
	//释放内存空间
	delete[]pColorTable;
	delete[]pBmpData;
	delete[]pGrayData;
	return TRUE;
}


void work（）
{
	char readFileName[] = “D:\\图片\\lena.bmp“;
	if （!readBmp（readFileName））
		cout << “The function of readBmp error!“ << endl;
	convert（）;
	char writeFileName[] = “D:\\图片\\gray.bmp“;
	if （!writeBmp（writeFileName））
		cout << “The function of writebmp error!“ << endl;
	cout << “convert success!“ << endl;

}
int main（）
{
	work（）;
	return 0;
}

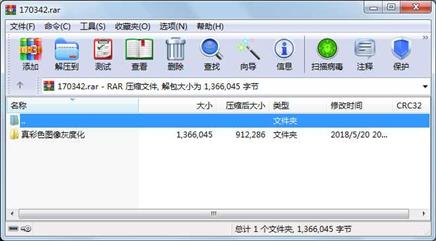

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       3042  2018-05-20 19:46  真彩色图像灰度化\covert_method1.cpp

     文件       2969  2018-05-20 19:46  真彩色图像灰度化\covert_method2.cpp

     文件     263222  2018-05-20 19:38  真彩色图像灰度化\gray_method1.bmp

     文件     263222  2018-05-20 19:46  真彩色图像灰度化\gray_method2.bmp

     文件     786486  2018-05-20 19:02  真彩色图像灰度化\lena.bmp

     文件      47104  2018-05-20 20:10  真彩色图像灰度化\实验报告.doc

     目录          0  2018-05-20 20:13  真彩色图像灰度化

----------- ---------  ---------- -----  ----

              1366045                    7
