BPSK调制解调 科斯塔斯环载波同步 加纳算法码元同步 Matlab .m文件

BPSK信号调制解调，Matlab .m文件实现，涉及：BPSK信号调制（带噪声）、加纳算法码元同步、科斯塔斯环载波同步。信号采样率32M，码元速率500K，载波8M

%%%%%%%%%%%%%%%%%%%%%%%%%%
%程序功能：BPSK信号解调  2018.03.07             %
%程序流程：码元同步 载波同步 判决输出            %
%要    求：采样率为码元速率的整数倍                %
%%%%%%%%%%%%%%%%%%%%%%%%%%
clc;
close all;
clear all;


Fs = 32e6;         %信号采样率
Fb  = 500000;      %码元速率
Fc  = 2e6;         %实际载波频率
ts  = 1/Fs;        %时间分辨率
wfc = Fc+10000;     %初始频率
Rate = Fs/Fb;      %每个码元样点个数
num = 5e4;         %样点个数

%%%%%%%%%%%%%%%%%%%%%%%%%%%%%生成BPSK信号%%%%%%%%%%%%%%%%%%%%%%%%%%%%


%%%%%带通滤波器设计%%%%
Fstop1 = Fc-Fb-0.2e6;            % First Stopband Frequency
Fpass1 = Fc-Fb;            % First Passband Frequency
Fpass2 = Fc+Fb;            % Second Passband Frequency
Fstop2 = Fc+Fb+0.2e6;            % Second Stopband Frequency
Dstop1 = 0.0001;          % First Stopband Attenuation
Dpass  = 0.057501127785;  % Passband Ripple
Dstop2 = 0.0001;          % Second Stopband Attenuation
dens   = 20;              % Density Factor
% Calculate the order from the parameters using FIRPMORD.
[N Fo Ao W] = firpmord（[Fstop1 Fpass1 Fpass2 Fstop2]/（Fs/2） [0 1 ...
                          0] [Dstop1 Dpass Dstop2]）;
% Calculate the coefficients using the FIRPM function.
bfir1  = firpm（N Fo Ao W {dens}）;


LData = ceil（num/Rate）;       %码元数量
Symbs = zeros（1LData）;
for i=1:1:LData
    Symbs（i） = randi（21）-1;   %随机产生符号
end

constellation_map=[0 pi];      %星座图
Pskmodu = constellation_map（Symbs+1）;
angl = zeros（num1）;
for i=1:1:num
   angl（i） = Pskmodu（floor（（i-1）/Rate）+1）;
end

SNR = -30;

BPSK_Sig = zeros（1num）;

for k=1:1:num
    BPSK_Sig（k） = 10000*（cos（2*pi*Fc*k*ts+angl（k））+sqrt（10^（SNR/10））*randn（11））; %%产生信号并加噪声
end

Data = conv（BPSK_Sigbfir1）;

if（num>length（Data））
    num = length（Data）;    %判断是否超过数据长度 若超过则num等于数据长度
end

%低通滤波器设计
Fpass = 0.5e6;           % Passband Frequency
Fstop = 2e6;             % Stopband Frequency
Dpass = 0.057501127785;  % Passband Ripple
Dstop = 0.0001;          % Stopband Attenuation
dens  = 20;              % Density Factor
% Calculate the order from the parameters using FIRPMORD.
[N Fo Ao W] = firpmord（[Fpass Fstop]/（Fs/2） [1 0] [Dpass Dstop]）;
% Calculate the coefficients using the FIRPM function.
bfir2  = firpm（N Fo Ao W {dens}）; %滤波器系数
FirCoeNum = length（bfir2）;            %滤波器长度

phase_Save = zeros（floor（num/Rate）1）;    %保存的角度
CodeS_Save = zeros（floor（num/Rate）1）;    %输出码元

Freq_Out   = zeros（num1）;             %载频输出
PhaseDert_Out = zeros（num1）;          %相位差输出

Data_DoFreq = zeros（1num）;            %下变频后数据
Data_LoPass = zeros（1num）;            %低通滤波后数据

phase = 0; %相位
ss = 0;
dert_w = 0;
dert_f = 0;

temp = 0;
XX = 0;
YY = 0;

%%%考虑到滤波器因素跳过前面一些点
for k=1:1:num
    Data_DoFreq（k） = Data（k）*exp（-1j*（phase））;                    %下变频 并将数据存储在Data_DoFreq中

    if（k>=FirCoeNum）                                              %因为滤波需要先去的数据 所以等累积的点数大于FircoeNum时再开始滤波
        Data_LoPass（k） = Data_DoFreq（k+1-FirCo

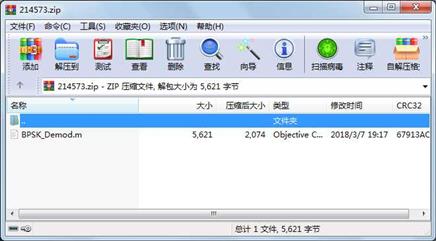

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
     文件        5621  2018-03-07 19:17  BPSK_Demod.m
