DDA直线插补

DDA直线插补matalb实现，带左移规格化处理，插补效果更好，更加便于速度规划。

%DDA数字积分法插补：
%（xsys）起点坐标
%（xeye）起点坐标
%buffBitWidth 寄存器位宽
%base 基准:1全加载 2半加载 其他 普通
function DDA_Line2（）%（xsys xeye buffBitWidth base）
    %clc
    close all
    clear all

    global x y speed;
    %global x y m speed steplengh base zuo;
    %初始化参数------------------------------
    speed=0.01; %speed of running插补速度.
    xs =0;  % x start point x起始点
    ys =0;  % y start point y起始点
    xe =1005; % x end point x终点
    ye =1003; % y end point y终点
    buffBitWidth=16;%寄存器位数
    zuo=1;%左移偏置开关 1 开 0 关
    base=1;%是否全加载1全加载 2半加载 其他 普通
    steplengh=1;%步长设置
    %理论曲线绘制-----------------------------
    grid on;
    plot（[xsxe][ysye]‘r-‘）;hold on;
    title（‘DDA直线插补图像‘）;
    xlabel（‘x‘）;
    ylabel（‘y‘）;

    % main part--------------------------------------------
    if （xe-xs）>0
        xdir = 1;
    else
        xdir = -1;
    end
    if （ye-ys）>0
        ydir = 1;
    else
        ydir = -1;
    end
    jx0 = abs（xe-xs）;
    jy0 = abs（ye-ys）;
    if（zuo）%进行左移规格化操作
        while（jx0&&jy0<=（0.5*2^buffBitWidth））
            jx0=2*jx0;
            jy0=2*jy0;
        end

    end
    switch base
        case 1
            jx=2^buffBitWidth;
            jy=2^buffBitWidth;
        case 2
            jx=0.5*2^buffBitWidth;
            jy=0.5*2^buffBitWidth;
        otherwise
            jx=0;
            jy=0;
    end
    x=xs;
    y=ys;
    xplus = abs（xe-xs）;
    yplus = abs（ye-ys）;
    output（xsys）; % move to start point.
    while（xplus>0 || yplus>0）
        jx=jx0+jx;
        jy=jy0+jy;
       if jx > 2^buffBitWidth&&jy>2^buffBitWidth
           xstep = redo（xplus steplengh）;
           ystep = redo（yplus steplengh）;
            output（xdir*xstep ydir*ystep）;
            x = x+xdir*xstep;
            y = y+ydir*ystep;
            xplus=xplus-xstep;
            yplus=yplus-ystep;
            jx=jx-2^buffBitWidth;
            jy=jy-2^buffBitWidth;
       end
       if jx>2^buffBitWidth&&jy<2^buffBitWidth
           xstep = redo（xplus steplengh）;
            output（xdir*xstep 0）;
            x = x+xdir*xstep;
            xplus=xplus-xstep;
            jx=jx-2^buffBitWidth;
       end
       if jx<2^buffBitWidth&&jy>2^buffBitWidth
           ystep = redo（yplus steplengh）;
            output（0 ydir*ystep）;
            y = y+ydir*ystep;
            yplus=yplus-ystep;
            jy=jy-2^buffBitWidth;
       end
    end
end

function  output（dxdy）
    global x y speed;
    xi=x;
    yi=y;
    xj=x+dx;
    yj=y+dy;
    %if（dx）
    %    dx=dx
    %    disp（‘output‘）
    %end
    plot（[xixj][yiyj]‘b-‘）;hold on;
    pause（speed）;
end

function  step = redo（data n）
    if（data>0）
       step=n;
    else
       step=0;
    end
end

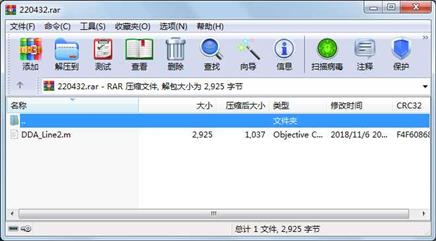

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----
