TM1640实现两根数据线控制8x16点阵

在STM32或者51下实现用一片TM1640芯片控制8X16点阵，可实现点阵自己DIY显示，动态显示，移屏操作，只用到两个32单片机IO口即可控制，大大减少了对于单片机资源的占用。

#include “TM1640.h“
#include “delay.h“

#define DEL  1   //宏定义 通信速率（默认为1，如不能通信可加大数值）

//地址模式的设置
//#define TM1640MEDO_ADD  0x40   //宏定义	自动加一模式
#define TM1640MEDO_ADD  0x44   //宏定义 固定地址模式（推荐）

//显示亮度的设置
//#define TM1640MEDO_DISPLAY  0x88   //宏定义 亮度  最小
//#define TM1640MEDO_DISPLAY  0x89   //宏定义 亮度
#define TM1640MEDO_DISPLAY  0x8a   //宏定义 亮度
//#define TM1640MEDO_DISPLAY  0x8b   //宏定义 亮度
//#define TM1640MEDO_DISPLAY  0x8c   //宏定义 亮度（推荐）
//#define TM1640MEDO_DISPLAY  0x8d   //宏定义 亮度
//#define TM1640MEDO_DISPLAY  0x8f   //宏定义 亮度 最大

#define TM1640MEDO_DISPLAY_OFF  0x80   //宏定义 亮度 关
char date1[][16]={0x300x480x480x480x480x480x300x000x300x480x480x480x480x480x300x00//0
                  0x200x600x200x200x200x200x700x000x200x600x200x200x200x200x700x00//1
								  0x300x480x080x100x200x400x780x000x300x480x080x100x200x400x780x00//2
								  0x300x480x080x300x080x480x300x000x300x480x080x300x080x480x300x00//3
					        0x100x300x300x500x500x780x100x000x000x000x020x000x000x000x000x00//4
					        0x780x400x400x700x080x080x700x000x780x400x400x700x080x080x700x00//5
					        0x300x480x400x700x480x480x300x000x300x480x400x700x480x480x300x00 //6
					        0x780x480x080x100x200x200x200x000x780x480x080x100x200x200x200x00//7
					        0x300x480x480x300x480x480x300x000x300x480x480x300x480x480x300x00 //8
					        0x300x480x480x380x080x480x300x000x300x480x480x380x080x480x300x00 //9
								  0x000x0C0x0C0x000x000x0C0x0C0x000x000x000x020x000x000x000x000x00 //冒号
								  0x000x000x000x000x000x000x000x000x000x000x020x000x000x000x000x00 //空白
								  0x000x100x060x080x080x080x060x000x000x000x000x000x000x000x000x00 //温度单位
};

void TM1640_start（）{ //通信时序 启始（基础GPIO操作）（低层）
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_DINGPIO_PIN_SET）; //接口输出高电平1
	delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_SCLKGPIO_PIN_SET）; //接口输出高电平1
	delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_DINGPIO_PIN_RESET）; //接口输出0
	delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_SCLKGPIO_PIN_RESET）; //接口输出0
	delay_us（DEL）;
}
void TM1640_stop（）{ //通信时序 结束（基础GPIO操作）（低层）
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_SCLKGPIO_PIN_RESET）; //接口输出高电平0
  delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_DINGPIO_PIN_RESET）; //接口输出0
	delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_SCLKGPIO_PIN_SET）; //接口输出高电平1
	delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_DINGPIO_PIN_SET）; //接口输出高电平1
	delay_us（DEL）;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_SCLKGPIO_PIN_SET）; //接口输出高电平1
}
void TM1640_write（u8 date）{	//写数据（低层）
	u8 i;
	u8 aa;
	aa=date;
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_DINGPIO_PIN_RESET）; //接口输出0
	HAL_GPIO_WritePin（TM1640_GPIOPORTTM1640_SCLKGPIO_PIN_RESET）;

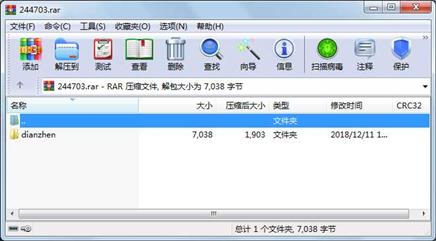

 属性            大小     日期    时间   名称
----------- ---------  ---------- -----  ----

     文件       6513  2019-01-19 15:45  dianzhen\TM1640.c

     文件        525  2018-11-16 18:31  dianzhen\TM1640.h

     目录          0  2018-12-11 16:35  dianzhen

----------- ---------  ---------- -----  ----

                 7038                    3
